A compatibilidade da bateria do tablet deve ser confirmada através da identificação do dispositivo, especificações elétricas, estrutura física, configuração do conector, roteamento do cabo flexível e testes de instalação. A correspondência apenas do nome comercial do tablet ou do tamanho da tela não é suficiente.
Para redes de reparação, centros de remanufatura, atacadistas, distribuidores e marcas próprias, uma combinação errada pode gerar diversos custos simultaneamente:
-
A bateria não pode ser instalada.
-
O conector ou o cabo flexível podem estar danificados.
-
O tablet pode não carregar ou ligar.
-
A caixa pode não fechar corretamente.
-
Os técnicos perdem tempo diagnosticando um erro na seleção do produto.
-
As baterias corretas podem ser devolvidas devido a rótulos pouco claros.
-
O controle de estoques com modelos variados torna-se difícil.
Um processo de compatibilidade confiável deve gerar um registro documentado de compatibilidade antes que o comprador aprove as amostras ou a produção em massa.
Por que a compatibilidade de baterias em tablets é mais complexa do que parece
Os nomes dos tablets são frequentemente reutilizados em diferentes gerações, tamanhos de tela, regiões, configurações de armazenamento e versões de conectividade. Dois tablets vendidos com nomes semelhantes podem usar números de modelo diferentes ou estruturas de bateria interna distintas.
As listagens de baterias também podem usar identificadores diferentes:
-
Nome de marketing do tablet
-
Número oficial do modelo do dispositivo
-
Número de peça original da bateria
-
Modelo de bateria de substituição
-
Código do fornecedor
-
Código SKU do comprador
-
Código de produção interno
Esses identificadores devem ser conectados em um único registro controlado. Não presuma que um SKU do fornecedor comprove a compatibilidade, a menos que a relação entre o dispositivo subjacente e a bateria tenha sido verificada.
O guia de fornecimento de baterias de substituição para tablets da ESC explica como os compradores podem incluir a confirmação do modelo e os requisitos de aprovação de amostras em uma solicitação de cotação (RFQ).
Comece com a identidade exata do dispositivo.
O comprador deve identificar o tablet antes de avaliar a possibilidade de substituição da bateria.
Coletar:
-
Família de marcas e produtos
-
Nome comercial completo
-
Número do modelo do dispositivo
-
Versão de geração ou lançamento
-
Variante regional, quando aplicável.
-
Versão Wi-Fi ou celular, quando aplicável.
-
Fotografia original do rótulo da bateria
-
Número de peça original da bateria
-
Fotografia do conector
-
Fotografia interna do dispositivo, quando disponível.
Um nome de modelo como "Tablet Pro", "Tablet Air" ou "tablet de 10 polegadas" não é preciso o suficiente para um pedido de compra.
O número do modelo do dispositivo deve ser obtido a partir de uma referência física ou do sistema confiável. Se o tablet não ligar, utilize a etiqueta da carcaça, os registros de serviço, a etiqueta original da bateria e o esquema interno para auxiliar na identificação.
Para lotes mistos de dispositivos usados, inspecione vários tablets. Um lote recondicionado adquirido sob uma determinada descrição comercial pode conter várias gerações ou variantes regionais.
Combine com a referência da bateria original.
A etiqueta original da bateria pode fornecer uma referência útil de compatibilidade, mas os compradores não devem confiar apenas em um código impresso.
Registro:
-
Número de peça original da bateria
-
Código do fabricante da bateria (onde visível)
-
Tensão nominal
-
Capacidade nominal
-
Classificação energética
-
Tipo de conector
-
Número e disposição das células
-
Orientação de cabos e flexíveis
-
Esboço físico
-
Etiqueta de advertência e identificação
Compare essas informações com as especificações da bateria de substituição e com a amostra aprovada.
Uma bateria de substituição pode usar um código comercial diferente da bateria original, mesmo sendo projetada para o mesmo dispositivo. O fornecedor deve ser capaz de explicar essa correspondência, em vez de pedir ao comprador que se baseie apenas na semelhança visual.
Verifique as especificações elétricas.
A compatibilidade elétrica começa com a especificação do modelo aprovada.
Verificar:
-
Tensão nominal
-
Especificação de tensão de carregamento aplicável
-
Capacidade nominal
-
Classificação em watts-hora
-
Configuração do pacote
-
Projeto de circuito de proteção
-
Configuração dos pinos do conector
-
Comportamento de comunicação ou identificação aplicável
Não considere uma capacidade impressa maior como prova automática de uma bateria melhor. A capacidade deve ser realista para a estrutura física da bateria e confirmada por meio de um método de teste aprovado.
A substituição da bateria não deve ser aprovada apenas porque o conector encaixa. Uma bateria eletricamente incorreta pode causar falhas no carregamento, operação instável, desligamento inesperado ou problemas relacionados à proteção.
Os limites numéricos devem ser aprovados para o modelo específico da bateria. Este artigo não fornece limites universais de tensão, resistência, capacidade ou carga, pois esses valores dependem do projeto do produto.
Confirme as dimensões físicas e a planicidade.
As baterias de tablets geralmente ocupam uma área interna grande e rigorosamente controlada. Pequenos erros dimensionais podem afetar a instalação.
Medir:
-
Comprimento total
-
Largura total
-
Espessura máxima
-
Espessura da secção celular, quando aplicável.
-
Posições de aba e borda
-
Posição do conector
-
Ponto de saída do cabo
-
Comprimento do cabo flexível
-
Características de montagem ou alinhamento
-
Área de cobertura adesiva
Utilize um desenho aprovado, uma amostra limite ou uma especificação dimensional. Registre o método de medição e o equipamento utilizado.
A espessura é particularmente importante. Uma bateria pode parecer encaixar perfeitamente antes da montagem final, mas criar pressão após o fechamento da tela ou da tampa traseira.
Verifique a planicidade e o estado da superfície antes da instalação. Não instale nem continue a testar uma bateria que apresente inchaço, vazamento, deformação, isolamento danificado, material condutor exposto ou qualquer outra condição anormal.
Utilize uma matriz de compatibilidade de baterias para tablets de seis pontos.
Uma matriz de compatibilidade impede que as descrições de vendas substituam as evidências técnicas.
| Ponto de verificação | Evidências necessárias | Risco se incorreto |
|---|---|---|
| Identidade do dispositivo | Número exato do modelo, geração e variante. | Produto selecionado incorretamente |
| Referência da bateria | Número da peça original e mapeamento de substituição aprovado | Referência cruzada incorreta |
| Especificações elétricas | Tensão, capacidade, classificação em Wh e projeto de proteção aprovados. | Falha de carregamento ou funcionamento |
| Estrutura física | Desenho, medidas, forma, espessura e planicidade. | Pressão na carcaça ou falha na instalação |
| Conector e cabo flexível | Tipo de conector, disposição dos pinos, posição, comprimento e roteamento. | Danos, mau contato ou impossibilidade de conexão. |
| Comportamento de instalação | Instalação controlada e teste funcional | Problemas ocultos de compatibilidade afetam pedidos em grande quantidade. |
Cada linha na matriz deve levar a um registro aprovado. "Confirmado pelo fornecedor" é menos confiável do que um desenho, fotografia, medição, registro de teste ou amostra validada.
Inspecione o conector e o cabo flexível.
A compatibilidade de conectores envolve mais do que apenas o formato do conector.
Confirmar:
-
Família de conectores
-
Contagem de pinos
-
Arranjo de pinos
-
Chaveamento e orientação
-
Altura do conector
-
Direção de saída do cabo
-
Comprimento do cabo flexível
-
localização da dobra flexível
-
Posição de reforço
-
Cobertura de isolamento
-
Alívio de tensão
-
Distância de segurança em relação aos componentes próximos
Um cabo flexível ligeiramente curto demais pode exercer tensão no conector. Um cabo muito comprido pode dobrar-se numa posição insegura ou mecanicamente instável. Um reforço incorreto pode dificultar a inserção ou aumentar os danos durante a montagem.
Os técnicos nunca devem forçar o conector no lugar. Se o alinhamento exigir pressão excessiva ou curvatura incomum, interrompa a instalação e verifique o modelo da bateria.
Revisão do projeto de adesivos, isolamento e remoção
A compatibilidade mecânica inclui os materiais que sustentam e protegem a bateria.
Verificar:
-
Posição da fita adesiva
-
Design com aba de puxar, quando aplicável.
-
Cobertura de película isolante
-
Proteção de borda
-
Isolamento do conector
-
Separação de partes afiadas ou condutoras do dispositivo
-
Espaço para passagem segura de cabos
-
Processo de remoção para serviços futuros
Pouco adesivo pode permitir movimentação. Adesivo em excesso ou mal posicionado pode dificultar a instalação e a remoção posterior.
A configuração aprovada deve considerar tanto a montagem quanto a manutenção futura. Não adicione fita adesiva, espuma ou isolamento não aprovados apenas para manter uma bateria incompatível no lugar.
Validar amostras em dispositivos compatíveis
Uma verificação dimensional não substitui os testes de instalação.

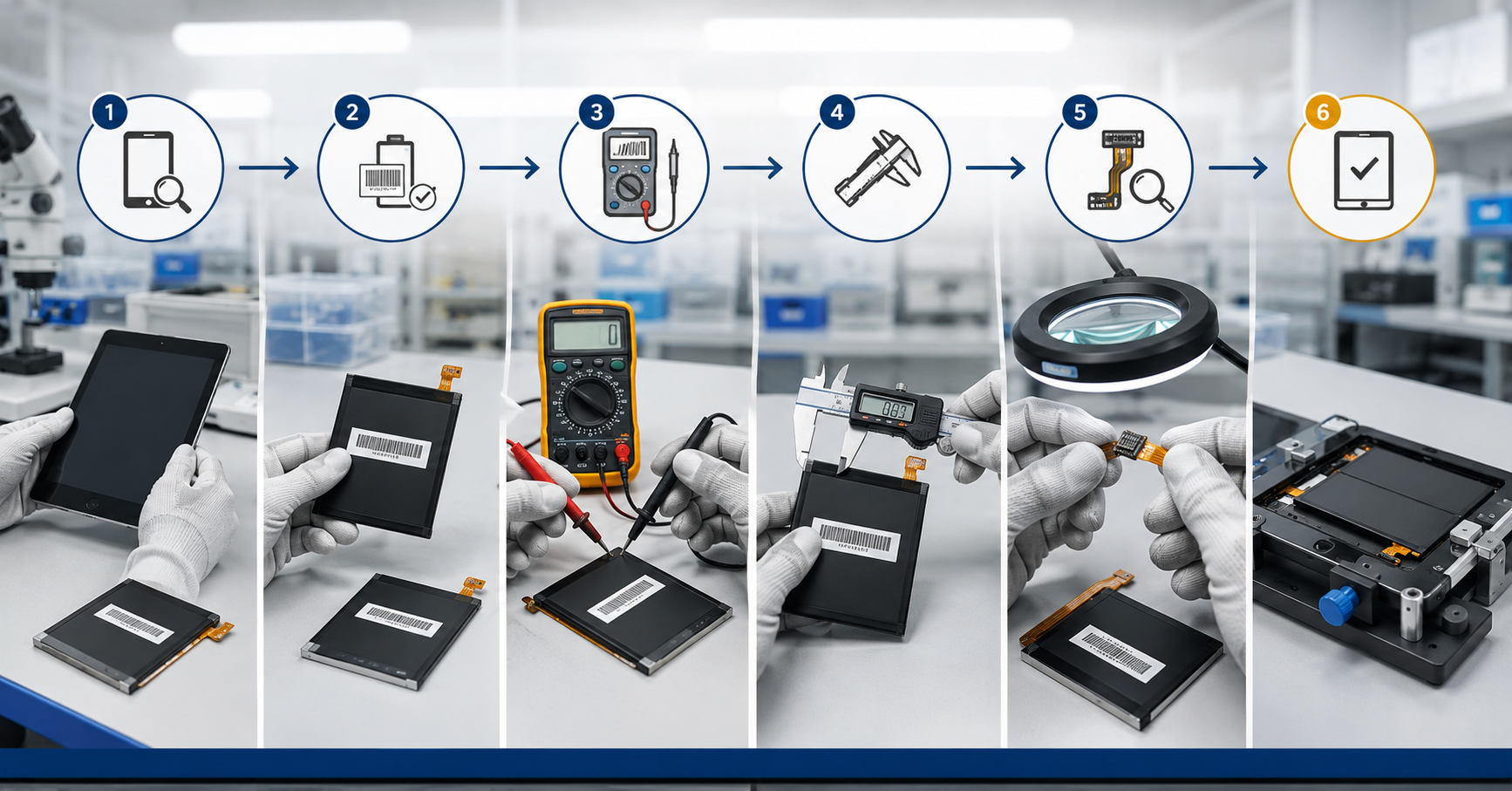

Utilize uma sequência controlada de validação de amostras:
-
Verifique o modelo do dispositivo e a referência da bateria original.
-
Fotografe a bateria de substituição e a etiqueta.
-
Meça as características físicas aprovadas.
-
Inspecione o conector, o cabo flexível, o isolamento e o adesivo.
-
Instale a bateria utilizando o método de reparo aprovado.
-
Confirme se o conector encaixa sem necessidade de força.
-
Confirme se o cabo está seguindo o trajeto previsto.
-
Feche o dispositivo sem exercer pressão anormal.
-
Realize os testes de carregamento e funcionamento aprovados.
-
Anote a bateria, o dispositivo, o técnico, a data e o resultado.
Ao avaliar um lote de produção, teste mais de uma amostra. Uma única amostra com boa correspondência não comprova a consistência do lote.
O registro de instalação deve distinguir o comportamento relacionado à bateria de falhas envolvendo a porta de carregamento, o visor, a placa lógica, o circuito de gerenciamento de energia ou outros componentes do dispositivo.
Construa uma matriz mestra de modelo misto
Atacadistas e empresas de remanufatura costumam comprar diversos modelos de baterias para tablets em um único pedido. Utilize uma matriz principal em vez de mensagens informais separadas.
Os campos recomendados incluem:
| Campo | Propósito |
| Código SKU do comprador | Conecta registros de compras, estoque e vendas. |
| Código do fornecedor | Conecta o pedido à produção do fornecedor. |
| Número do modelo do dispositivo | Define o tablet pretendido. |
| Referência original da bateria | Suporta verificação cruzada |
| Modelo de bateria de substituição | Identifica a bateria fornecida. |
| Tensão e capacidade | Confirma a identidade elétrica aprovada |
| Dimensões | Apoia a inspeção de entrada |
| Conector e versão flexível | Impede a incompatibilidade de instalação |
| Revisão de rótulo | Identificação do produto de controle |
| Código de barras da embalagem | Suporta a digitalização de armazéns |
| Estado da amostra | Mostra se a validação da instalação foi concluída. |
| Alterar status | Identifica revisões pendentes ou aprovadas. |
A matriz deve ser controlada por versão. Quando um relacionamento do modelo muda, atualize a revisão em vez de sobrescrever silenciosamente o registro antigo.
Etiquetas e embalagens de controle
Mesmo uma bateria compatível pode gerar devoluções se a embalagem enviar o produto errado para o técnico.
A etiqueta da bateria, o saco interno, a caixa de venda a retalho, a caixa de cartão, o código de barras, a fatura e o registo do armazém devem utilizar um sistema de identificação consistente.
Verificar:
-
Código SKU do comprador
-
Código do fornecedor
-
Modelo de bateria de substituição
-
Modelo de dispositivo compatível
-
Código de barras
-
Número do lote
-
Quantidade
-
Revisão de rótulo
-
Avisos obrigatórios
-
Arte de marca própria
Evite usar apenas o nome comercial do tablet na embalagem. Inclua a relação exata entre o modelo aprovado e o modelo, conforme necessário para os canais de vendas e assistência técnica.
Baterias de reposição não originais não devem ser descritas como peças genuínas ou autorizadas pelo fabricante do tablet, a menos que essa condição seja documentada e aprovada. Utilize uma linguagem clara, como "bateria de reposição compatível", quando apropriado.
Aplicar o controle de alterações após a aprovação.
A aprovação de compatibilidade não é permanente se o produto sofrer alterações.
Exigir notificação ao fornecedor antes de qualquer alteração:
-
Célula de bateria ou estrutura da célula
-
Circuito de proteção
-
Conector
-
Cabo flexível
-
Isolamento
-
Adesivo
-
Dimensões
-
Rótulo
-
Embalagem
-
Processo de fabricação em que a alteração pode afetar o ajuste ou a função.
O comprador deve decidir se a alteração requer revisão de documentos, novas medições, testes limitados ou requalificação completa da amostra.
A aplicação de uma nova etiqueta a uma bateria antiga não valida a compatibilidade. A configuração aprovada do produto deve permanecer vinculada à lista de materiais e à amostra física originais.
Perguntas a incluir na solicitação de cotação
Pergunte ao fornecedor:
-
Quais são os modelos exatos de dispositivos compatíveis com esta bateria?
-
Quais referências de bateria original correspondem ao modelo de substituição?
-
Existem diferenças entre as variantes regionais ou de conectividade?
-
Quais são a voltagem, a capacidade e a classificação em Wh aprovadas?
-
Quais são as dimensões e tolerâncias controladas?
-
Qual conector e qual versão de cabo flexível são utilizados?
-
O fornecedor pode fornecer fotografias ou desenhos?
-
Como as amostras são validadas antes da produção em massa?
-
Como as alterações no modelo são comunicadas?
-
Pedidos com modelos mistos podem usar códigos de barras exclusivos?
-
Como são investigadas as alegações de modelos incorretos?
-
Quais registros vinculam a remessa ao seu lote de produção?
O guia de fábricas de baterias para tablets da ESC oferece pontos adicionais de avaliação de fornecedores para compradores de reparo, reforma e atacado.
Compradores que trabalham com modelos mais antigos de tablets da Apple também podem consultar o artigo sobre como encontrar baterias para o iPad Air 2. Baterias de terceiros devem ser claramente identificadas como produtos de substituição compatíveis, e não como peças genuínas ou autorizadas pela Apple.
Para um exemplo de mapeamento de especificações em nível de modelo, a página da bateria de substituição A2042 para iPad Pro 11 da ESC mostra como a geração do dispositivo, os números de modelo do dispositivo, a referência da bateria, a voltagem, a capacidade e a estrutura física podem ser relacionados.
Perguntas frequentes
Dois tablets com o mesmo tamanho de tela podem usar a mesma bateria?
Não necessariamente. O tamanho da tela não confirma a geração do dispositivo, a estrutura interna, a voltagem, o conector, o cabo flexível, as dimensões ou o design de proteção. Verifique se o dispositivo e a bateria são compatíveis com as especificações do fabricante.
O número de peça da bateria original é suficiente para confirmar a compatibilidade?
É uma referência importante, mas deve ser verificada em conjunto com o modelo do dispositivo, as especificações elétricas, a estrutura física, o conector e uma amostra validada.
Uma bateria de tablet com maior capacidade pode substituir a bateria padrão?
Somente quando o projeto de maior capacidade for especificamente validado para o dispositivo. A capacidade impressa por si só não comprova que o projeto elétrico, as dimensões, a espessura, o sistema de proteção ou o desempenho sejam adequados.
Por que o conector encaixa, mas o tablet ainda não funciona?
As possíveis causas incluem configuração incorreta dos pinos, incompatibilidade elétrica, comportamento de proteção ou comunicação, mau contato, falha em outro dispositivo ou problema de instalação. O formato do conector por si só não comprova a compatibilidade.
Quantas amostras um comprador deve testar?
A quantidade deve refletir o tamanho do pedido, o risco do produto, o histórico do fornecedor, o custo do teste e o plano de amostragem aprovado. Não considere uma única amostra como prova de consistência do lote.
Todos os modelos de tablets compatíveis devem constar na embalagem?
A embalagem deve conter informações precisas o suficiente para que o canal de vendas e reparo pretendido selecione o produto correto. Listas de compatibilidade extensas devem ser controladas cuidadosamente para evitar alegações sem comprovação.
Aprove o relacionamento, não apenas a bateria.
O controle eficaz da compatibilidade da bateria do tablet verifica uma relação completa:
Modelo do dispositivo → referência da bateria original → modelo da bateria de substituição → especificações elétricas → estrutura física → conector e cabo flexível → resultado da instalação.
Se faltar um elo, o comprador terá apenas uma suposição em vez de uma correspondência validada.
Envie para a ESC os números de modelo do seu tablet, referências das baterias originais, fotografias, quantidades desejadas, requisitos de embalagem e mercado de vendas. A ESC pode ajudar na análise do mapeamento de modelos, validação de amostras, rotulagem e planejamento de pedidos em massa com modelos variados.
