EU規格PD3.0充電器ODMガイド：コンプライアンスと安全性の確保

EU規格PD3.0充電器のODMメーカーを選定する際、購買チームが汎用見積書の下部に記載されている数字を比較して数百万ユーロ規模の注文を決定しているとしたら、フランクフルト税関で製品が差し止められたり、Amazon Europeから強制的に削除されたりするのは時間の問題です。ヨーロッパ市場への参入障壁は、数千ドルでCE認証を取得するという単純なものではなくなりました。根本的なロジックが変わったのです。USB-C共通充電器指令が完全に実施されるようになった今、ブランドは回路トポロジーから始めて、熱管理と安全コンプライアンスシステムをゼロから再構築できる、高度な技術力を持つメーカーを必要としています。

直接的な結論

現在、珠江デルタ地域の大手ODM生産ラインでは、欧州市場向けにEN 62368-1安全規格に完全準拠し、試験済みの65W GaN電源アダプタを、最低発注数量5,000個で製造する場合、PCBAとカスタムハウジングを合わせた単価は8.80ドルから11.50ドルの範囲に厳密に抑えられています。この下限を下回る場合、契約製造業者は、一次回路と二次回路間の沿面距離を短縮したり、トランスの銅線巻線を省略したりするなど、隠れた部分で致命的な「最適化」を行っていることは避けられません。利益成長を目指す欧州のローカル3Cブランドにとって、汎用モデル市場での無謀な競争をやめ、基本的なハードウェア定義と金型製作能力を備えたODM工場に目を向けることが、ブランドの評判を守り、40%以上の粗利益率を維持する唯一の方法です。

EU市場アクセスを解読する：単なる「CE」マークを超えて

多くのB2Bバイヤーは、コンプライアンスについて極めて浅い理解しか持っていません。筐体にCEマークが印刷されていれば問題ないと思い込んでいるのです。これは全くの誤りです。CEマークは単なる紙切れではなく、自己宣言として厳格な試験報告書一式によって裏付けられています。信頼できるODMメーカーは、製品がCE-LVDおよびCE-EMC（低電圧および電磁両立性）認証を厳密に満たしていることを証明する、精査に耐えうる完全な技術設計ファイル（TCF）を提供しなければなりません。

EN 62368-1安全規格の詳細解説

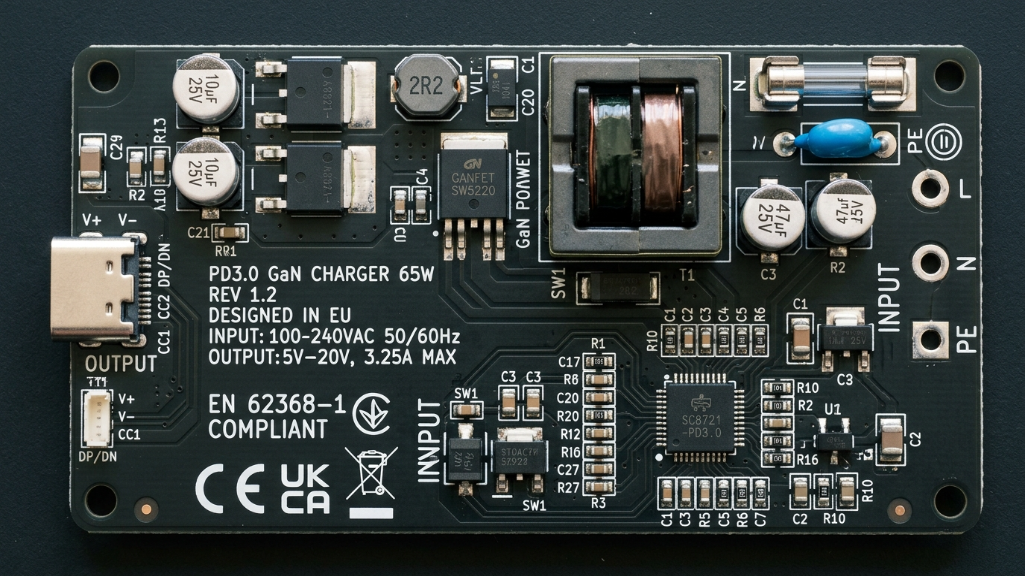

超小型GaN急速充電器の内部では、高電圧交流と低電圧直流の物理的な距離が極めて狭くなっています。急速充電器用のカスタムPCBAを設計する経験の浅いPCBエンジニアは、沿面距離や空間距離といった重要な距離を無視して、小型化にばかり注力しがちです。

新しい規制によると、絶縁材料の汚染度とCTIに応じて、一次回路から二次回路までの沿面距離は少なくとも6.4mm以上でなければなりません。距離が不十分な場合、3000Vの耐電圧試験（Hi-Pot）で絶縁層が瞬時にアーク放電を起こし、PDプロトコルチップが破壊され、220Vの主電源が直接ユーザー機器に流れ込む可能性があります。当社のエンジニアリングにおけるレッドラインは明確です。コンプライアンスを決して妥協しません。レイアウトには、少なくとも15%の物理的距離マージンを含める必要があります。

ErPロット6への対応 ― 見落とされがちなエネルギー効率の破壊者

欧州市場はエネルギー効率に非常にこだわっています。多くの顧客のサンプルはフルロード時には良好な性能を発揮しますが、待機時テストでは不合格となります。ErP Lot 6では、接続された電話機がない状態で電源プラグを差し込んだ際に、デバイスが極めて低い消費電力で動作することが求められています。

EUの厳しい制限値は0.1W未満であり、一部の大手小売業者は0.075W未満を要求している。そのため、設計者は一次側にアクティブXキャパシタ放電と超低静止電流PWMコントローラを実装する必要がある。低消費電力チップを省略して部品コストを0.10ドル削減すると、EUのRAPEX迅速警告システムによって出荷全体が回収されるリスクがある。

USB-C共通充電器指令への低レベル適応

2024年末以降、EUはすべての携帯機器に統一インターフェースを義務付ける予定です。これは単にUSB-AポートをType-Cポートに置き換えるだけにとどまりません。充電器は完全な下位互換性と動的なハンドシェイクを実現する必要があり、プログラマブル電源（PPS）プロトコルを深く活用しなければなりません。優れたODMソリューションは、安定した20V/3.25Aの固定電圧を出力し、3.3Vから21Vまで20mV刻みで微調整できる必要があります。これにより、AppleやSamsungといった大手メーカーの機器から、あまり知られていない低消費電力のローカル機器まで、あらゆる機器に対応できます。

EU規格プラグの完璧な機械工学：B2Bバイヤーにとっての盲点

調達において、バイヤーはしばしばエネルギーの90%を急速充電プロトコルと電力密度に費やし、金属製プラグの構造を軽視する傾向がある。これは重大な認知バイアスと言える。プラグピンの機械的欠陥は、ヨーロッパにおける電気火災や返品の主な原因となっている。

致命的な混乱：ピン径4.0mm対4.8mm

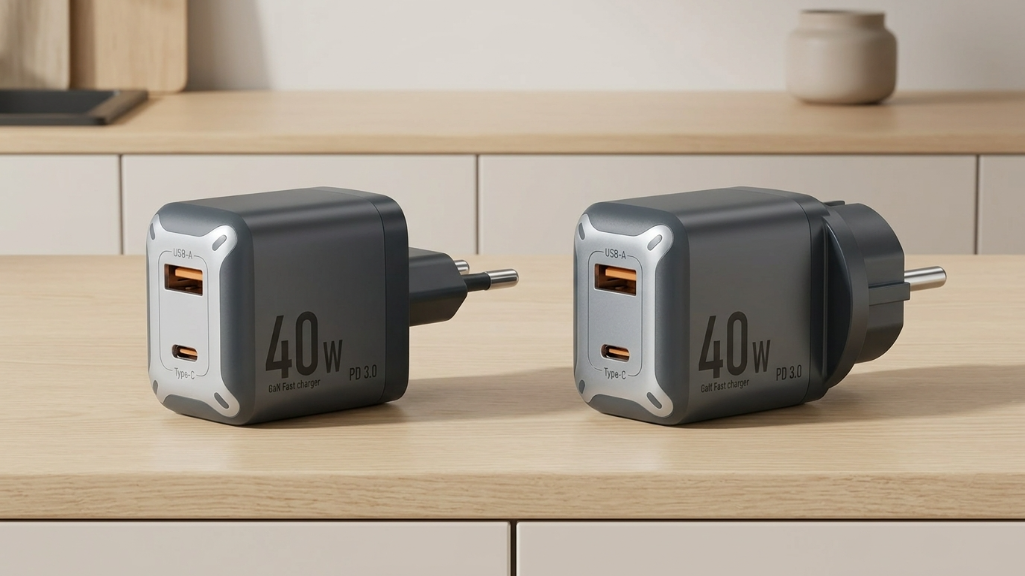

ヨーロッパのコンセントシステムは非常に複雑です。特注設計において、ユーロプラグのピン径（4.0mmと4.8mm）を区別しないと、製品が深刻なクレームリスクにさらされます。

VDE規格に基づくピン引き抜き力および内部トルク試験

ピンはプラスチック製のハウジングに無作為に挿入されるものではありません。欧州のVDE規格では、引き抜き力とトルクが厳密に規定されています。

10年以上にわたる最前線での製造経験を持つ当社のチームは、かつてドイツの小売業者から「厄介な問題」を引き継いだことがあります。以前のサプライヤーがプラスチック金型を予定より早く取り外した結果、残留応力が発生していました。3ヶ月間の熱サイクルを経て、ユーザーが取り外そうとした際に4.0mmの金属ピンが外れ、220Vのコンセントに残ってしまいました。これは単なる品質問題ではなく、深刻な法的リスクにもなりかねない事態でし​​た。

金型コアを再設計し、クロスロックスロット付きの特注ニッケルメッキ銅ピンを採用し、オーバーモールディングと組み合わせることで、Z軸方向および回転方向のピンの自由度を完全に排除しました。VDEラボのシミュレーションでは、5,000回の強制挿入と取り外し後も変位がゼロであることが示され、真のODM製造と単純な受託組立との間の真のギャップが明らかになりました。

極限の熱管理と空間マジック：PD 3.0とGaNのディープODM統合

EU規格の充電器のコンパクトな筐体内では、140Wという高出力密度が熱管理上の課題となります。EU規格PD3.0に準拠した充電器のODMメーカーにとって、解決策は「材料を追加する」ことではなく、エネルギー変換効率を最大化することです。マルチポートPD急速充電器サプライヤーガイド2026が提供されています。

熱材料と平面トランスの連携

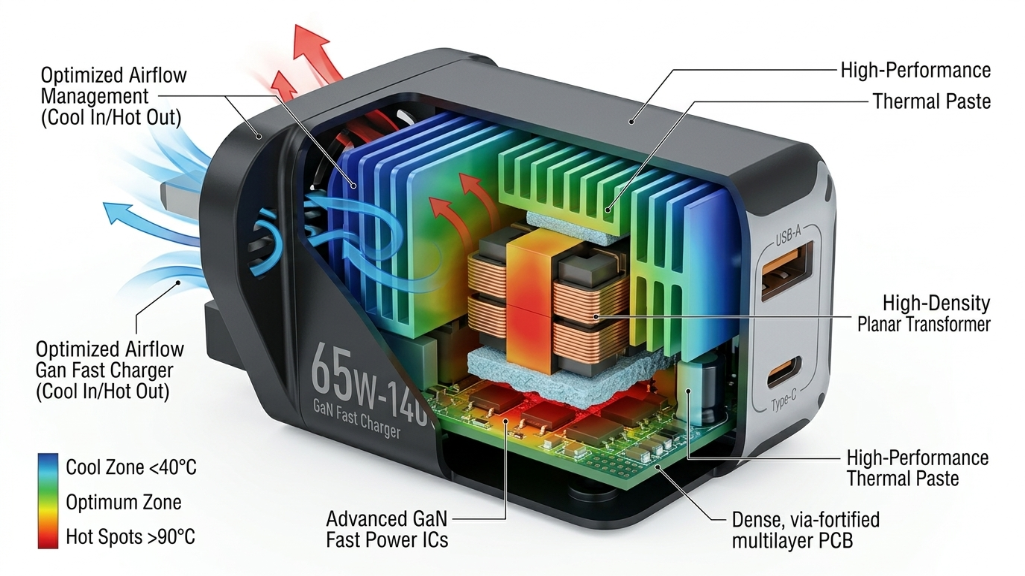

従来の巻線型トランスはかさばり、放熱が均一ではありません。AOVOLTのODMソリューションは、高周波平面型トランスを採用し、プリント基板上に巻線を印刷することで放熱面積を大幅に拡大しています。さらに、熱伝導率の高いポッティング材を使用することで、筐体全体に熱が素早く伝導されます。地中海沿岸の夏の高温下でも、全負荷時の筐体温度はEN 62368-1規格の許容範囲内に収まります。

ローカライズされたプロトコルファームウェアの適応

ヨーロッパでは、PD 3.0のハンドシェイクには電力マッチングだけでなく、セーフティハンドシェイクも含まれます。当社のエンジニアリングチームは、ヨーロッパの主要デバイス（Fairphone、Nokia、ドイツ/フランス製のタブレットなど）で数万回もの低レベルプロトコルテストを実施しています。PPSステップを最適化することで、ミリボルト単位の電圧変化を正確にし、プロトコルの不適合によるデバイスの異常な発熱を最小限に抑えています。

真のODM能力の基盤：コンセプトスケッチから100万台の納品まで

いわゆる受託製造工場の多くは、単なる組立工場に過ぎない。真のODMメーカーは、完全な工業デザイン（ID）能力と、資本集約型の生産チェーンを備えている必要がある。

垂直統合 ― サプライチェーンにおける究極の堀

家電市場において、スピードは生き残りを左右する。AOVOLTの東莞拠点は真の垂直統合を実現し、コスト削減だけでなく、確実性も確保している。

詳細FAQ：EU PD 3.0充電器のカスタマイズ（PAA）に関する主要な質問

Q1：私のCE証明書がAmazonドイツの審査に落ちたのはなぜですか？
多くの工場は、最低限のテストに基づいた「形式証明書」を提供しています。Amazon DEは通常、CNAS/ILAC認定ラボによる完全なテストレポート（最新のEN 62368-1規格を含む）を要求します。AOVOLTは、すべてのODMプロジェクトに対して完全なTCFドキュメントを提供します。

Q2：GaN技術はヨーロッパでは必須ですか？
絶対的なわけではありませんが、30Wを超える電力の場合、GaNはほぼ唯一の適合ソリューションです。シリコンベースの設計はサイズが大きすぎ、発熱量も大きいため、効率と温度のテスト基準を満たせません。GaNアダプタはサイズを縮小し、ErP Lot 6のスタンバイ目標に準拠します。

Q3：4.8mmのシュコプラグは超薄型にできますか？
技術的に難易度が高い。大型プラグには接地接点が含まれており、体積が規定される。AOVOLTのエンジニアは、組み込みハードウェアレイアウトと高密度PCBAを使用して、4.8mmの仕様を維持しながら、よりスリムな設計を実現している。

Q4：リップルがタッチスクリーンに干渉しないようにするにはどうすればよいですか？
これはCE-EMCに関する問題です。出力に二次LCフィルタを追加してリップルを50mV未満に抑え、ODMの研究開発段階で伝導性および放射性干渉の事前スクリーニングを実施します。

Q5：プライベート金型ODMの費用には何が含まれますか？
単価以外にも、金型製作費やプロトコルライセンス料が発生します。AOVOLTの垂直統合により、金型コストを大幅に分散できます。大量注文のお客様には、金型製作費のリベートを提供し、初期投資を長期的な市場優位性へと転換します。

結論：グローバルコンプライアンスという深海における技術的障壁の構築

EU規格PD3.0充電器のODMメーカーを選ぶ際、低価格は出発点に過ぎません。「エンジニアリングの確実性」こそが最終目標です。欧州市場では、コンデンサ、沿面距離、難燃性プラスチックのグラム単位に至るまで、あらゆる面で厳格な自己規律を貫く企業だけが評価されます。

AOVOLTは、15年にわたる豊富な家電製造経験を活かし、自動化された東莞生産ラインとEU規制への準拠を徹底しています。最大140Wのピーク電力に対応するフルプロトコルPCBA開発から、非常に特徴的な工業デザインまで、私たちは単に製造するだけでなく、お客様のブランドを守るための技術的な堀を築きます。

USB-Cがヨーロッパを席巻する中、汎用モデルにブランド価値を浪費するのではなく、資本集約型のクローズドループ製造システムを持つ工場と提携すべきです。設計段階から安全性、効率性、そして差別化されたIDを統合したODMソリューションのみが、ヨーロッパの3Cエコシステムに参入し、支配的な地位を築くことができます。このようなエンジニアリングの深いレベルでの協業こそが、絶えず変化するグローバルサプライチェーンにおける最も安定した基盤となるのです。
