يُعدّ قياس جهد بطارية الهاتف مؤشرًا مبدئيًا، وليس دليلًا قاطعًا على جودتها. فهو يُساعد مشتري الشركات على التأكد من هوية البطارية، وقطبيتها، وحالتها الكهربائية، وتناسق دفعتها. لكنه لا يُمكنه وحده إثبات السعة المُقدّرة، أو مدة التشغيل، أو عمر البطارية، أو انخفاض مقاومتها الداخلية، أو توافقها الآمن مع الأجهزة.
للحصول على نتائج فحص واردة مفيدة، يجب على فريقي المشتريات ومراقبة الجودة تحديد طراز البطارية، ونقطة القياس، والجهاز المستخدم، ودرجة الحرارة، وفترة الراحة، وسجل الشحن أو التفريغ الأخير. بعد ذلك، تُقارن القيمة المقاسة بمواصفات معتمدة وعينة مرجعية مؤهلة لنفس وحدة التخزين. ولا يُعدّ استخدام قيمة اجتياز عامة منسوخة من طراز بطارية آخر قاعدةً مقبولةً للإفراج عن المنتج.

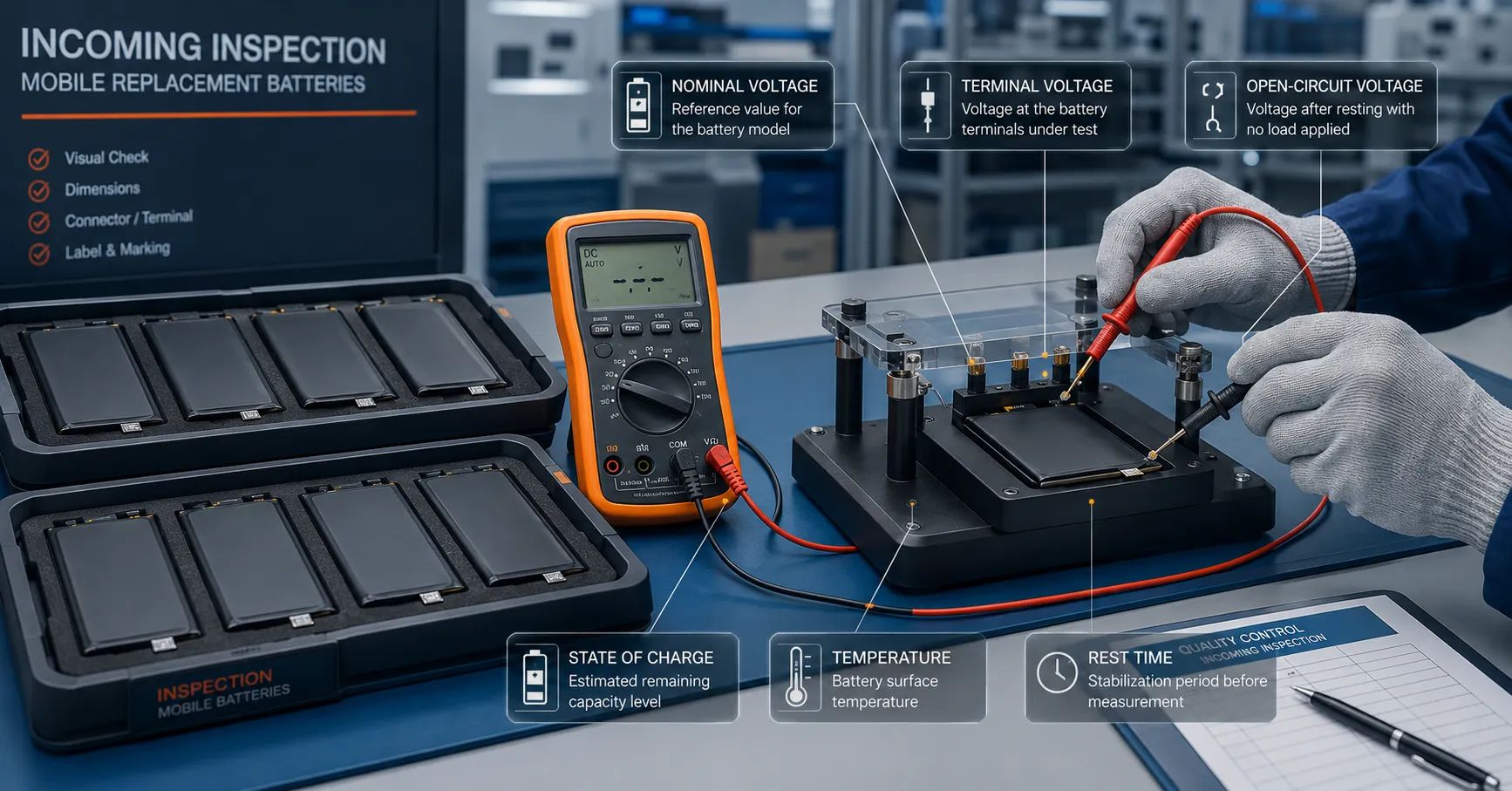

جهد اسمي منفصل، جهد طرفي، وجهد دائرة مفتوحة
| شرط | ماذا يعني ذلك؟ | الاستخدام المناسب للمشتري | سوء الاستخدام الشائع |
|---|---|---|---|
| الجهد الاسمي | قيمة مواصفات تُستخدم لتحديد ووصف نظام البطارية | تأكيد رمز المنتج المعروض وأساس تصميم الجهاز | باعتبار ذلك بمثابة الجهد الذي يجب أن تُظهره كل عينة |
| جهد الطرف | الجهد المقاس عبر أطراف البطارية التي يمكن الوصول إليها في تلك اللحظة | فحص القطبية، والتشوهات الجسيمة، والحالة في ظل ظروف محددة | تسمية كل طرفية تقرأ قيمة OCV الحقيقية |
| جهد الدائرة المفتوحة | الجهد المرتبط بحالة البطارية غير المحملة والمريحة بشكل كافٍ | دعم تقدير حالة الشحن (SoC) وفحص الاتساق الخاص بالنموذج | قياس الجهد مباشرة بعد الشحن أو التحميل وتسميته OCV |
| الجهد المحمل | الجهد الطرفي أثناء مرور التيار | راقب استقرار الجهد وانخفاضه تحت حمل محدد | بالمقارنة المباشرة مع حدود OCV المخففة |
| حد الشحن أو قيمة القطع | عتبة تحكم خاصة بالنموذج والكيمياء | تحقق من مواصفات الشاحن والحماية والخلية | بافتراض أنه الجهد الاسمي أو هدف جهد الدائرة المفتوحة الوارد |
تُجيب هذه المصطلحات على أسئلة مختلفة. قد يختلف جهد عينات بطاريات الهواتف في العلبة الواحدة لاختلاف حالة شحنها وتاريخ استخدامها، حتى وإن كانت البطاريات تحمل نفس المواصفات الاسمية. قبل رفض أي دفعة، تأكد من أن المقارنة تمت في ظروف متكافئة.
لماذا يتطلب علاج OCV حالة استرخاء
يفترض قياس الدائرة المفتوحة الحقيقي أن البطارية لا تُشحن ولا تُفرغ، وأنها قد حظيت بوقت كافٍ للراحة. مباشرةً بعد الشحن أو التفريغ أو تشغيل الجهاز، قد تجعل تأثيرات الاستقطاب والاستعادة جهد الطرف غير مناسب لإجراء مقارنة مستقرة.
توضح شركة تكساس إنسترومنتس في إرشاداتها لقياس جهد الدائرة المفتوحة أن القياس الدقيق يتطلب بطارية غير محملة وفي حالة استرخاء؛ كما أن تطبيقها لمؤشر الوقود يقيس الجهد والتيار ودرجة الحرارة لأن الأنظمة الحقيقية لا يمكنها دائمًا الوصول إلى حالة الدائرة المفتوحة المثالية. يجب أن تستند قاعدة الاسترخاء الدقيقة في مختبر المورد إلى الخلية المعتمدة وطريقة الاختبار، وليس إلى مثال جهاز غير ذي صلة.
صمم إجراءات الاستقبال وفقًا لدرجة حرارة استقرار محددة، وفترة راحة، وتسلسل قياس. سجل الاستثناءات مثل العينات المستلمة ساخنة أو باردة أو مشحونة حديثًا أو محملة حديثًا. إذا لم يتم استيفاء الشرط المطلوب، فصنف القراءة على أنها ملاحظة جهد طرفي بدلًا من نتيجة قياس جهد الدائرة المفتوحة (OCV) مؤهلة.
يمكن لـ OCV دعم تقدير حالة الشحن (SoC) ولكنه لا يساوي السعة
تصف حالة الشحن (SoC) الشحنة المتبقية المقدرة مقارنةً بحالة الشحن الكامل المرجعية. يمكن أن يُسهم جهد الدائرة المفتوحة (OCV) في هذا التقدير لأن العلاقة بين الجهد وحالة الشحن تختلف باختلاف خصائص الخلية. مع ذلك، لا يُعدّ مخطط الجهد إلى النسبة المئوية العام موثوقًا به لجميع أنواع البطاريات، وتصميماتها، وأعمارها، ودرجات حرارتها.
يُعرّف تقرير شركة TI حول دقة ودقة مقاييس الوقود جهد الدائرة المفتوحة (OCV) بأنه جهد طرفي البطارية بعد فترة راحة طويلة، ويوضح أن السعة المتاحة تتأثر بخصائص البطارية والحمل والمقاومة. كما تتناول نظرة TI الشاملة على قياس البطاريات الخوارزميات التي تستخدم عوامل أخرى غير الجهد، بما في ذلك التيار ودرجة الحرارة والمقاومة ومعايير البطارية المُخزّنة.
لهذا السبب، لا يُعدّ جهد بطارية الهاتف الطبيعي دليلاً على أن الجهاز يُقدّم سعته المُعلنة. تتطلب السعة طريقة شحن وتفريغ مُتحكّم بها باستخدام التيار المناسب، ونقطة القطع، ودرجة الحرارة، والتوقيت، وأجهزة القياس المُناسبة. يجب التحقق من ادعاءات السعة لطراز البطارية المُحدد وطريقة الاختبار المُستخدمة.
التحكم في درجة الحرارة، ووقت الراحة، والسجل الأخير
تُعدّ قابلية المقارنة أهم من جمع عدد كبير من القراءات غير الخاضعة للرقابة. يجب أن تتضمن تعليمات العمل، كحد أدنى، ما يلي:
- طراز البطارية، وإصدارها، والمورد، ورقم الدفعة؛
- تاريخ الاستلام وحالة التخزين؛
- درجة حرارة العينة أو ظروف الغرفة الخاضعة للتحكم؛
- الوقت المنقضي منذ الشحن أو التفريغ أو النقل أو تشغيل الجهاز؛
- تم تحديد وقت بدء الراحة ووقت القياس؛
- معرف الجهاز، والمدى، والدقة، وحالة المعايرة؛
- نقاط القياس والقطبية؛
- النتائج الفردية، وإحصائيات الدفعة، والتصرفات.
لا يجوز للمورد مقارنة عينات تم قياسها عند درجات حرارة مختلفة أو مباشرة بعد تعرضها لظروف كهربائية مختلفة، ثم وصف هذا التباين بأنه عدم اتساق في التصنيع. في حال تعذر توحيد الظروف، يجب عزل المقارنة أو إعادتها وفقًا للطريقة المعتمدة.
استخدم اختبار OCV لفحص الدفعات، وليس كاختبار إطلاق مستقل.
يمكن لتقنية قياس الجهد الدائري المفتوح (OCV) الكشف عن القيم الشاذة، وأخطاء القطبية، والوصلات المفتوحة، والتعرض غير المعتاد للتفريغ الذاتي، أو حالة الاستقبال غير المتسقة. ويُعدّ استخدامها الأقوى في مجال الأعمال التجارية (B2B) هو المقارنة: نفس وحدة التخزين، ونفس الطريقة، ونفس فترة التكييف، ومجموعة مرجعية معتمدة.
حدد منطق التنبيه بناءً على بيانات خاصة بالنموذج. قد تتضمن خطة التحكم المفيدة نافذة متوقعة، ونطاق إعادة اختبار، وشرط تثبيت، ولكن يجب اعتماد الحدود العددية للبطارية المحددة. يجب أن يحدد البرنامج أيضًا ما إذا كان تغير متوسط الدفعة، أو زيادة التباين، أو وجود قيمة متطرفة معزولة، يستدعي أخذ عينات إضافية.
يربط دليل فحص بطاريات الهواتف المحمولة الواردة المنشور بين الفحص الكهربائي وفحص الهوية والمظهر والحافظة والموصل والأبعاد. وينبغي أن يظل الجهد الكهربائي أحد الأدلة ضمن خطة القبول الأوسع نطاقًا.
تحقق من القطبية والموصل وسلوك لوحة الحماية
قبل القياس، تأكد من ترتيب الأطراف المعتمد ونقاط الوصول الآمنة. لا تفترض أن الموصلات المتشابهة ظاهريًا تشترك في نفس القطبية أو تخطيط الإشارة. استخدم تجهيزات ومجسات تقلل من خطر حدوث ماس كهربائي أو تلف الموصل أو التلامس العرضي مع الأطراف المجاورة.
قد تحتوي بطارية الهاتف البديلة الجاهزة على دائرة حماية، وسلك مرن، ووصلات اتصال. قد تشير قراءة طرفية صفرية أو غير متوقعة إلى نفاد شحن البطارية، أو انقطاع في مسار الحماية، أو تلف في الموصل، أو نقطة قياس غير صحيحة، أو عطل آخر في التجميع. ولا تُحدد هذه القراءة السبب الجذري للعطل تلقائيًا.
إذا كان إجراء استكشاف الأعطال وإصلاحها الآمن ضمن الإجراءات المعتمدة، فقارن النتيجة بالرسم التخطيطي ومواصفات الحماية والتجميع السليم المعروف. لا تتجاوز الحماية، ولا تثقب الغلاف، ولا تُمرر تيارًا كهربائيًا قسريًا في عينة غير طبيعية، ولا تُجري شحنة استرداد مرتجلة أثناء الفحص الروتيني الوارد.
جهد الزوج مع دليل على المقاومة الداخلية والسعة
يُجيب كلٌّ من الجهد والمقاومة الداخلية والسعة على أسئلة مترابطة ولكنها مختلفة. يوفر قياس جهد الدائرة المفتوحة معلومات حول حالة التشغيل الكهربائية في ظروف الراحة، ويمكن أن يُساعد في تفسير حالة الشحن. يُمكن لفحص المقاومة الداخلية تحديد التغيرات في استجابة الجهد عند التحكم في طريقة القياس وحالة الشحن ودرجة الحرارة والجهاز. يقيس اختبار السعة الشحنة أو الطاقة المُسلَّمة خلال دورة محددة.
| يفحص | أدلة مفيدة | لا يثبت ذلك بذاته |
|---|---|---|
| OCV | الحالة المستلمة، والمقارنة المتعلقة بنظام SoC، والقيم الشاذة للدفعة | السعة، وقت التشغيل، عمر الدورة، أو السلامة الكاملة |
| المقاومة الداخلية | اتساق الدفعات ومخاطر انخفاض الجهد في ظل طريقة مضبوطة | السعة المقدرة أو التوافق |
| اختبار السعة | الشحنة أو الطاقة المُسلَّمة وفقًا للشروط المحددة | التوافق الميكانيكي أو سلوك الاستخدام الميداني بالكامل |
| اختبار الجهاز | الشحن، وسلوك الحمل، والإبلاغ، والإيقاف، وملاءمة التركيب | كل دفعة مستقبلية بدون تغيير في الرقابة |
يجب أن يتضمن موضوع المقاومة الداخلية الحالي اختيار طريقة قياس المقاومة الداخلية بالتيار المتردد، والقياس بأربعة أسلاك، وتحليل اتجاه المقاومة. ويشمل دليل الجهد هذا المصطلحات المتعلقة بالقيم الاسمية مقابل القيم المقاسة، وشروط جهد الدائرة المفتوحة المُخففة، وتفسير حالة الشحن، وفحوصات القطبية، وقرارات تثبيت الجهد.
حدد شروط إعادة الاختبار والتثبيت بوضوح
ينبغي إدخال البطارية في عملية احتجاز مُحكمة عندما يتعذر إطلاقها بشكل آمن أو موثوق. ومن الأمثلة على ذلك:
- قطبية خاطئة أو موصل/ترتيب دبابيس غير معتمد؛
- تورم مرئي، دليل على التسرب، سخونة، رائحة، تلف أو تشوه في الختم؛
- الجهد خارج النطاق المعتمد الخاص بالنموذج بعد التكييف الصحيح وإعادة القياس؛
- توزيع واسع النطاق بشكل غير عادي أو تحول في اتجاه الدفعة مقارنة بالمرجع المعتمد؛
- قراءة صفرية أو غير مستقرة قد تشير إلى وجود مسار حماية مفتوح أو عطل في التجميع؛
- سجلات الهوية المفقودة، أو المراجعة، أو الدفعة، أو حالة القياس؛
- عدم تطابق بين المواصفات والملصق والرسم والتكوين المقاس.
لا يعني الاحتجاز بالضرورة رفض المورد. بل يعني عزل المخزون المتأثر ريثما يتحقق الفريق من الجهاز والطريقة وهوية العينة ونمط العطل المحتمل. يجب أن يحدد مسار التصعيد الجهة المخولة بالموافقة على إعادة الاختبار أو توسيع نطاق أخذ العينات أو إجراء تحليل إتلافي أو إرجاع المنتج أو تقديم تنازل.

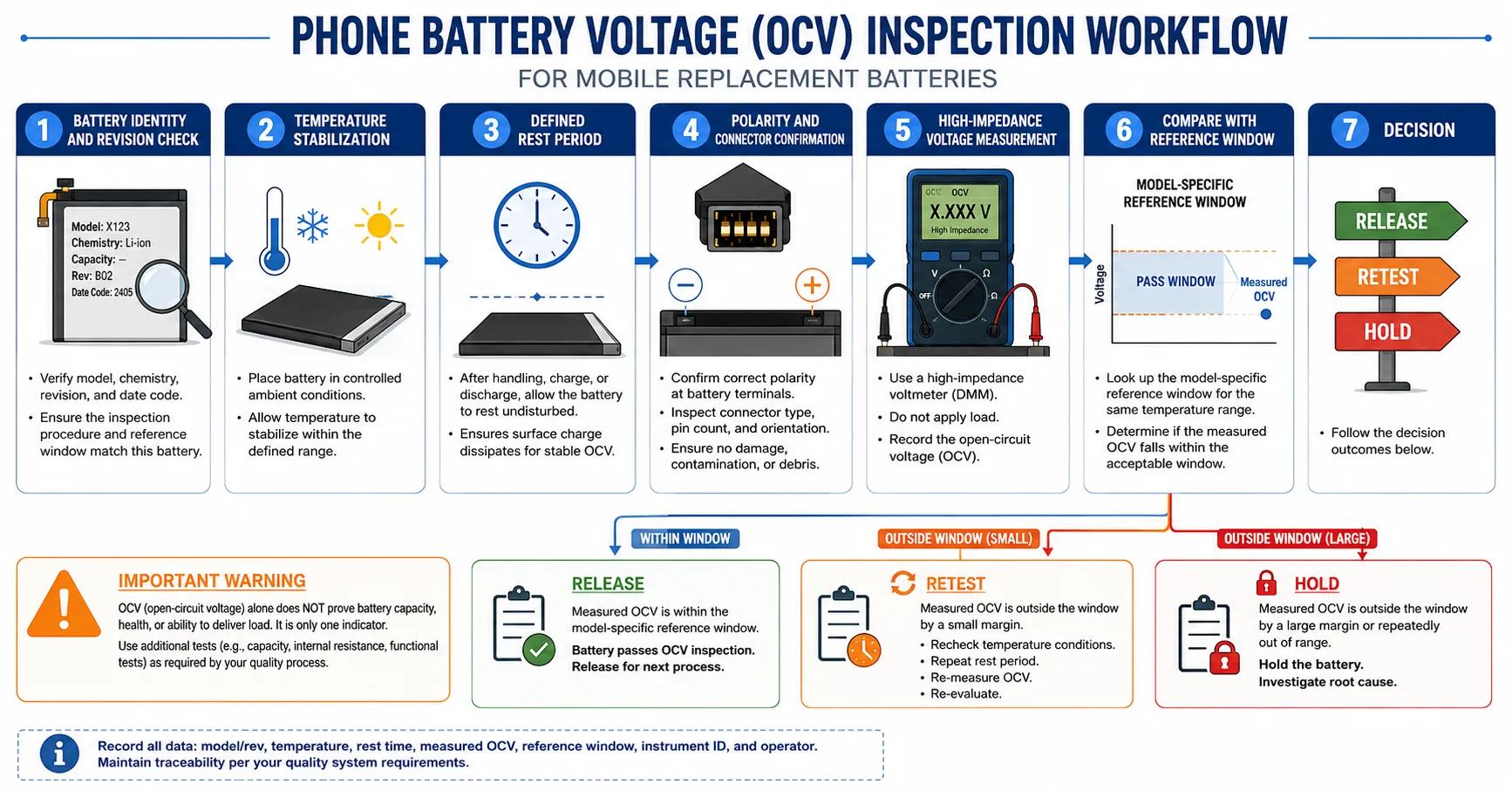

بناء سير عمل الفحص الوارد
- تأكد من الهوية. طابق النموذج، والمراجعة، والملصق، والأبعاد، والوصلة المرنة، والموصل مع السجل المعتمد.
- افحص الحالة. تحقق من التغليف، والحقيبة، والأختام، والعزل، والموصلات، والتشوه قبل التوصيل الكهربائي.
- قم بتثبيت العينات. طبق درجة الحرارة المعتمدة وشروط الراحة.
- تحقق من الإعداد. تأكد من حالة العداد، والتركيب، والقطبية، ونقاط القياس باستخدام مرجع معروف.
- قم بالقياس والتسجيل. احصل على القيم الفردية دون تقريبها مما يؤدي إلى فقدان التباين المهم.
- قارن بشكل صحيح. استخدم نافذة التوزيع المرجعية الخاصة بكل وحدة تخزين، وليس مخططًا عامًا على الإنترنت.
- استثناءات إعادة الاختبار. لا تُكرر الاختبار إلا وفقًا لقاعدة إعادة الاختبار الموثقة؛ ولا تستمر في الاختبار حتى تجتاز العينة الاختبار.
- التصرف في الدفعة. الإفراج، أو توسيع نطاق أخذ العينات، أو الاحتفاظ بها، أو تصعيد الأمر بتفويض قابل للتتبع.
استخدم دليل خطة أخذ عينات بطاريات الهواتف المحمولة المنشور لفصل عملية الموافقة الهندسية، وتأكيد الدفعة التجريبية، وأخذ عينات دفعة الإنتاج. لا تُعد قراءة واحدة مقبولة دليلاً على كل وحدة أو أي مراجعة مستقبلية.
الحفاظ على ثبات الجهد أثناء التخزين
قد يؤثر عمر المخزون ودرجة حرارته وحالة التغليف وتاريخ التعامل معه على الحالة الكهربائية للمنتج عند استلامه. لذا، يُنصح بتتبع رقم الدفعة وتاريخها وموقع التخزين وحالة الفحص، ما يُتيح التحقق من أي تغير في الجهد الكهربائي بدلاً من إخفائه ضمن المخزون المختلط.
توفر إجراءات التشغيل القياسية لتخزين بطاريات الهواتف المحمولة إطارًا ذا صلة بالمراقبة البيئية، والتدوير، والحماية المادية، والعزل. لا تنشر فترة تخزين عامة أو وعدًا بفترة صلاحية محددة دون أدلة خاصة بكل طراز.
إعداد طلب عرض أسعار واتفاقية مراقبة الجودة جاهزة لاتخاذ القرار
اطلب من المورّد تأكيد طراز البطارية، ونوع الخلية، والجهد الاسمي، وحدود الشحن والقطع المعتمدة، ونوع الموصل وترتيب الأطراف، وإصدار لوحة الحماية، وحالة الشحن، ومتطلبات التخزين، وطريقة فحص الجهد المفتوح المعتمدة. يجب أن يحدد الاتفاق شروط التكييف، والأجهزة، وخطة أخذ العينات، وقواعد اجتياز/إعادة الاختبار/الحجز، وإمكانية تتبع الدفعة، وإخطار التغييرات.
يجب أن تتوافق فولتية بطارية الهاتف المقبولة عند الفحص الأولي مع رمز المنتج (SKU) وشروط الاختبار المحددة. يعتمد الحد الأدنى للطلب على الطراز المختار ونطاق التخصيص. وتختلف مدة التسليم حسب الطراز والتخصيص وكمية الطلب. أما الضمان فيعتمد على المنتج المحدد والاتفاقية.
الأسئلة الشائعة
ما هو الجهد الكهربائي الطبيعي لبطارية الهاتف؟
لا توجد قراءة واحدة موحدة لجميع بطاريات الهواتف. تأكد من الجهد الاسمي للطراز، وحدود الشحن، ونطاق جهد الدائرة المفتوحة المعتمد، ثم قم بالقياس في ظل درجة الحرارة المحددة وظروف الراحة.
هل يمكن لجهاز قياس جهد الدائرة المفتوحة (OCV) عرض نسبة شحن البطارية؟
يمكن استخدام قياس جهد الدائرة المفتوحة (OCV) لتقدير حالة الشحن (SoC) عند معرفة خصائص الخلية وظروفها. ولا ينبغي تحويل هذه البيانات باستخدام مخطط عام دون مراعاة التركيب الكيميائي ودرجة الحرارة والاسترخاء وعمر الخلية وطريقة القياس.
هل يثبت الجهد الصحيح السعة الكاملة؟
لا. قد تُظهر البطارية جهدًا معقولًا، ومع ذلك تفشل في اختبار السعة أو الحمل المُتحكم به. يتطلب كل من الجهد والسعة والمقاومة الداخلية وسلوك الجهاز أدلة منفصلة.
هل يجب قياس البطاريات فور وصولها؟
يمكن البدء فوراً بالفحوصات البصرية وفحوصات تحديد الهوية، ولكن يجب أن تتبع مقارنة حجم الكبسولة (OCV) المؤهلة طريقة التثبيت والراحة المعتمدة. سجّل أي استثناءات تتعلق بالنقل أو درجة الحرارة قبل تفسير النتائج.
لماذا يمكن أن يتغير الجهد الكهربائي بعد أن ترتاح البطارية؟
يمكن أن يعود جهد طرفي البطارية إلى وضعه الطبيعي بعد توقف الشحن أو التفريغ مع استرخاء الخلية. ولهذا السبب، يجب توحيد تاريخها الكهربائي الأخير وفترة الراحة.
متى يجب أن يؤدي الجهد غير الطبيعي إلى تفعيل خاصية التثبيت؟
استخدم خطة التحكم الخاصة بالطراز. في حال تأكد وجود نتيجة خارج النطاق، أو خطأ في القطبية، أو قراءة غير مستقرة، أو حالة مادية غير آمنة، أو تغيير غير مبرر في الدفعة، يجب أن يتم الفصل والتحقيق بدلاً من الاستخدام التلقائي.
استخدم الجهد الكهربائي كدليل، وليس كطريق مختصر.
إن الإجابة العملية على أسئلة جهد بطارية الهاتف مشروطة دائمًا: أي بطارية، وأين تم قياس الجهد، وبعد أي تاريخ، وعند أي درجة حرارة، ووفقًا لأي مواصفات معتمدة؟ بمجرد التحكم في هذه الجوانب، يصبح الجهد الكهربائي وجهد الدائرة المفتوحة أداتين فعالتين للتحقق من هوية البطارية، وحالتها عند الاستلام، وتناسق الدفعة.
لا تزال هذه العوامل جزءًا فقط من القرار. يجب دمجها مع المظهر، والأبعاد، والموصل، والحماية، والمقاومة الداخلية، والسعة، واختبار الجهاز، وإمكانية التتبع قبل الموافقة على دفعة بطاريات بديلة.
لمناقشة مصادر ESCCharge، يرجى تقديم طرازات الأجهزة المستهدفة، ومعرفات البطاريات، ومواصفات الجهد الاسمي، ونوع الموصل وتوزيع الأطراف، وكمية العينة المطلوبة، وطريقة الفحص، واحتياجات السوق والتغليف. يجب التأكد من التوافق، والسعة، والمواصفات، والحد الأدنى لكمية الطلب، ومدة التسليم، والوثائق، والضمان للمنتج المختار والاتفاقية.
