Việc thay thế cell pin iPhone là một quy trình tái cấu trúc được kiểm soát, chứ không chỉ đơn thuần là thay thế cell pin rẻ hơn. Kỹ thuật viên sẽ giữ lại hoặc điều chỉnh các linh kiện điện tử của pin, tích hợp cell pin thay thế, khôi phục lớp cách điện và lớp bảo vệ cơ học, sau đó kiểm tra độ hoàn thiện của cụm pin trong một thiết bị cụ thể. Đối với các chuỗi sửa chữa và các nhà tân trang, quyết định thực sự là liệu quy trình này có thể tạo ra kết quả lặp lại, có thể truy vết và được chấp nhận về mặt thương mại trên nhiều nhà điều hành và lô hàng khác nhau hay không.
Một số giải pháp sửa chữa trên thị trường sử dụng thêm một cụm cáp mềm để hỗ trợ xử lý dữ liệu hoặc hiển thị thông tin pin. Kết quả có thể khác nhau tùy thuộc vào kiểu điện thoại cụ thể, phiên bản iOS, các linh kiện được giữ lại, phiên bản giao diện và tay nghề. Tỷ lệ phần trăm hiển thị, việc không có thông báo ngay lập tức và trạng thái Lịch sử Linh kiện và Dịch vụ cụ thể là những quan sát riêng biệt. Không nên hứa hẹn bất cứ điều gì nếu không có bằng chứng từ cấu hình dự định.
Xác định rõ sản phẩm trước khi so sánh các giải pháp.
Các thuật ngữ thị trường như “cấy ghép tế bào”, “mạch mềm nguyên bản”, “chu kỳ bằng không”, “không có cửa sổ bật lên” và “màn hình hiển thị tình trạng” không phải là thông số kỹ thuật kỹ thuật hoàn chỉnh. Người mua nên yêu cầu bản vẽ chi tiết hoặc hình ảnh được dán nhãn rõ ràng thể hiện tế bào thay thế, bo mạch hoặc mạch mềm được giữ lại, giao diện bổ sung, lớp cách điện, chất kết dính và đầu nối cuối cùng. Thông số kỹ thuật cần nêu rõ những gì nhà cung cấp giao và những gì người vận hành sửa chữa phải tái sử dụng, chuyển giao, lập trình hoặc lắp ráp.
Tạo một mã cấu hình riêng cho mỗi sự kết hợp giữa kiểu điện thoại, thông số kỹ thuật di động, linh kiện điện tử còn lại và phiên bản giao diện. Ghi lại khu vực bán hàng mục tiêu và phiên bản iOS được sử dụng trong quá trình phê duyệt. Điều này giúp tránh việc kết quả từ một thiết bị hoặc một kỹ thuật viên được coi là bằng chứng cho toàn bộ thế hệ iPhone.
Hiểu rõ những gì Tag-on Flex có thể và không thể chứng minh được.
Cấu hình pin mềm gắn ngoài cần được đánh giá như một thành phần hệ thống hoàn chỉnh. Người mua cần danh sách các mẫu được hỗ trợ, kích thước, phương pháp kết nối, giao diện điện, thiết kế cách điện, bất kỳ yêu cầu lập trình nào và lịch sử sửa đổi. Bộ phận được thêm vào không được gây cản trở vị trí dán keo, uốn cong quá bán kính dự định, tạo ra vùng dẫn điện hở hoặc ấn vào pin hoặc vỏ bọc.
Sự hiện diện của nó không chứng minh nguồn gốc pin, chất lượng pin, dung lượng hoặc độ an toàn. Nó cũng không tự chứng minh rằng điện thoại sẽ hiển thị thông tin về tình trạng pin hoặc tránh được thông báo "Không xác định" trong mọi phiên bản phần mềm. Hãy coi những tuyên bố về màn hình của nhà cung cấp như những giả thuyết kiểm thử chấp nhận. Yêu cầu hình ảnh, mã nhận dạng thiết bị, bản dựng phần mềm và kết quả có thể lặp lại từ các mẫu đại diện cho sản phẩm thực tế.

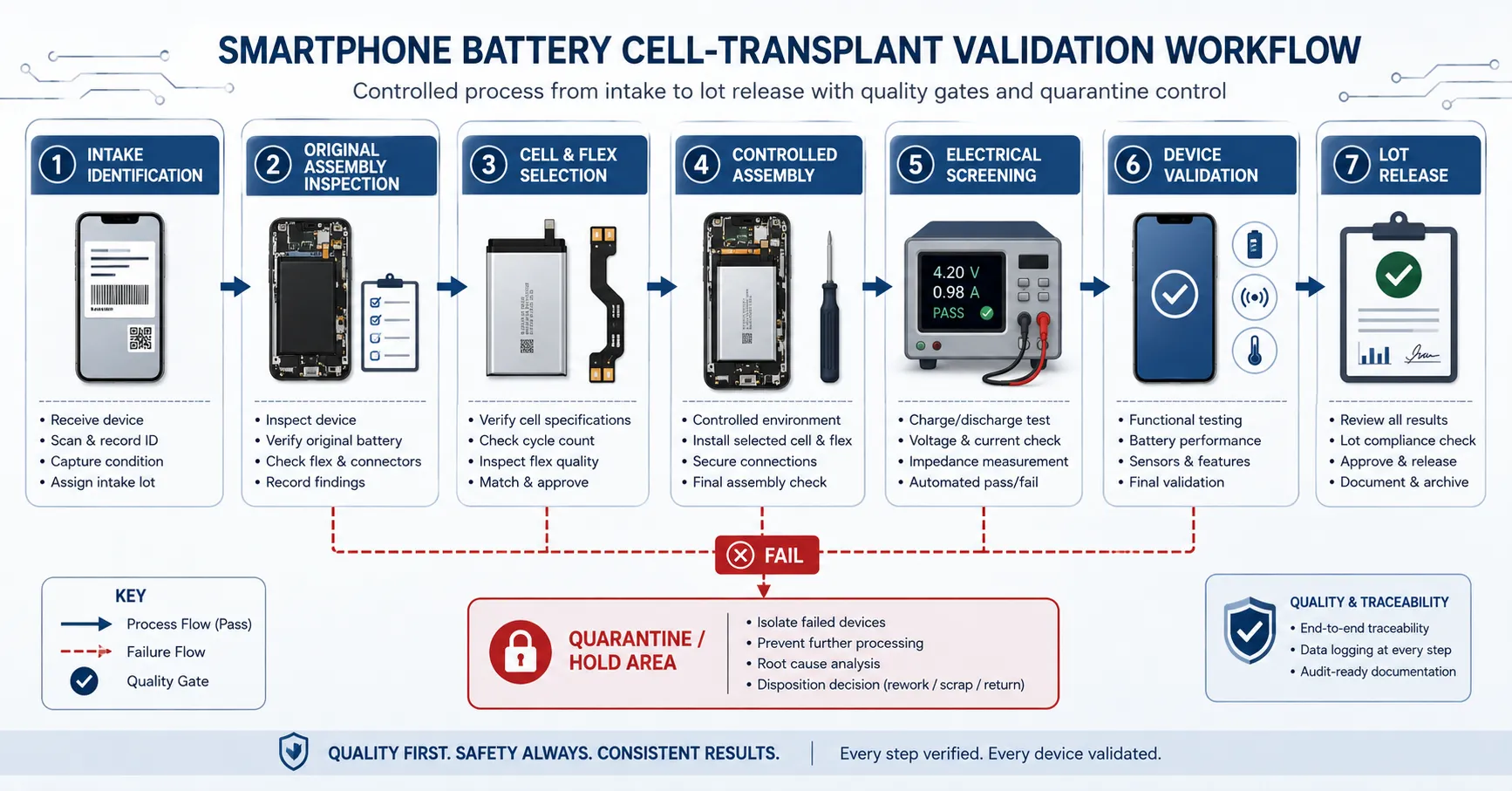

Lập sơ đồ quy trình cấy ghép hoàn chỉnh
- Nhận dạng thiết bị và người hiến tặng: ghi lại kiểu máy điện thoại, khu vực, phiên bản iOS, mã nhận dạng pin, tình trạng của thiết bị hiến tặng và lịch sử bảo dưỡng mà kỹ thuật viên có được.
- Kiểm tra đầu vào: kiểm tra pin, các linh kiện điện tử còn lại, giao diện, đầu nối, lớp cách điện và bao bì trước khi bắt đầu công việc.
- Xác nhận tính tương thích: so sánh bản vẽ, kích thước, cực tính, vị trí chân cắm, đường dẫn dây mềm và giới hạn điện.
- Lắp ráp có kiểm soát: tuân theo quy trình đã được ghi chép lại, sử dụng các kỹ thuật viên được đào tạo, các thiết bị phù hợp và các biện pháp kiểm soát an toàn đối với pin lithium.
- Kiểm tra trên bàn thử: kiểm tra chất lượng gia công và các đặc tính điện đã được xác định trước khi linh kiện được đưa vào điện thoại.
- Kiểm tra thiết bị: kiểm tra độ vừa vặn, khởi động, sạc pin, xả pin, nhiệt độ, màn hình thông tin pin, thông báo, khởi động lại và cập nhật phần mềm theo kế hoạch.
- Kiểm thử thí điểm và kiểm duyệt lô hàng: xác nhận rằng quá trình sản xuất đáp ứng được mẫu đã được phê duyệt và các thay đổi vẫn được kiểm soát.
Mỗi giai đoạn cần có quy tắc Đạt, Giữ lại hoặc Từ chối. Một thiết bị được đặt ở trạng thái Giữ lại phải được tách biệt về mặt vật lý và liên kết với bằng chứng của nó cho đến khi nguyên nhân được phân loại. Điều này ngăn chặn việc các cụm lắp ráp đáng ngờ bị trộn lẫn trở lại vào hàng tồn kho đã được chấp nhận.
Kiểm tra kỹ các linh kiện nguồn trước khi tái sử dụng.
Không phải mọi bộ phận tháo rời đều phù hợp để cấy ghép. Cần thiết lập các quy tắc loại bỏ đối với các trường hợp như phồng rộp, biến dạng, ăn mòn, các chân cắm bị hỏng, lớp cách điện bị rách, dấu hiệu quá nhiệt, sửa chữa không kiểm soát trước đó, nhiễm bẩn hoặc mất thông tin nhận dạng. Không chỉ dựa vào việc điện thoại dùng làm thiết bị thay thế có bật nguồn trước khi tháo rời hay không.
Linh kiện được giữ lại phải có nguồn gốc và kết quả kiểm tra có thể truy xuất. Nếu doanh nghiệp trộn lẫn các linh kiện được giữ lại từ thiết bị của khách hàng, hàng tồn kho đã qua sử dụng và các cụm linh kiện mới được cung cấp, hãy xác định rõ các nguồn gốc đó. Tình trạng, trách nhiệm bảo hành và rủi ro quy trình của chúng không giống nhau.
Xác nhận khả năng tương thích giữa pin và cơ khí.
Các tuyên bố về dung lượng phải được xác minh cho từng mẫu cụ thể và phương pháp thử nghiệm, nhưng sự phù hợp là yếu tố quan trọng hàng đầu. Đo chiều dài, chiều rộng và độ dày của túi tại các điểm xác định; kiểm tra các mối hàn mép, hình dạng của tab và đường đi của cáp; và kiểm tra khoảng cách với vỏ bọc. Một cell có độ dày danh nghĩa vẫn có thể tạo ra điểm áp lực cục bộ tại tab bị gấp lại hoặc ống mềm xếp chồng lên nhau.
Lắp ráp cụm chi tiết mà không cần dùng lực mạnh vào đầu nối, không nén túi đựng hoặc thay đổi đường dẫn cáp dự định. Chụp ảnh trạng thái mở của thiết bị trước khi đóng lại. Sau khi lắp ráp lại, kiểm tra độ khít của màn hình và khe hở của vỏ máy. Bất kỳ sự nhấc lên, lung lay, vết hằn do áp lực hoặc lực đóng bất thường nào đều là lỗi, ngay cả khi thiết bị khởi động được.
Kiểm soát rủi ro về điện và cách điện
Xác định các bước kiểm tra an toàn về cực tính, điện áp hở mạch và tính toàn vẹn của kết nối. Kiểm tra các mối nối, lớp cách điện, các thành phần bảo vệ và các khu vực dẫn điện hở. Thiết bị và giới hạn chính xác phải được lấy từ đặc tả sản phẩm và quy trình đã được phê duyệt; không nên sao chép các giá trị chung chung trên internet vào kế hoạch phát hành lô hàng.
Người vận hành nên ngừng công việc khi phát hiện hư hỏng vật lý, rò rỉ, mùi lạ, khói, nhiệt độ bất thường hoặc hoạt động điện không ổn định. Vật liệu nghi ngờ cần được cách ly và xử lý theo quy trình cấp cứu. Việc khởi động thành công lần đầu không thể loại trừ khả năng có lỗi tiềm ẩn về lớp cách điện, mối nối hoặc lỗi cơ khí.
Xây dựng ma trận xác thực có nhận thức về phần mềm
Hướng dẫn về Lịch sử Linh kiện và Dịch vụ của Apple giải thích rằng một chiếc iPhone đã được sửa chữa có thể hiển thị trạng thái Chính hãng, Đã qua sử dụng, Không xác định hoặc Hoàn tất sửa chữa tùy thuộc vào kiểu máy, linh kiện và quy trình sửa chữa. Apple cho biết kết quả Không xác định có thể xảy ra khi một linh kiện không phải là hàng chính hãng, không hoạt động như mong đợi, chưa được xác minh và liên kết sau khi sửa chữa hoặc đã bị sửa đổi. Do đó, một bộ phận đã được sửa đổi không bao giờ được mô tả là pin chính hãng của Apple hoặc pin được Apple ủy quyền chỉ vì màn hình thông tin hiển thị có vẻ khả quan.
Để kiểm tra hiển thị tình trạng pin trên iPhone, hãy ghi lại chính xác thiết bị, phiên bản iOS, mã mẫu và thời gian quan sát. Ghi lại lần mở khóa đầu tiên, thông báo trong Cài đặt, trang Tình trạng pin và Lịch sử linh kiện và dịch vụ. Lặp lại sau khi khởi động lại, sạc có dây, một số chu kỳ hoạt động nhất định và một khoảng thời gian chờ xác định. Hãy thử nghiệm bản cập nhật iOS theo kế hoạch trước trên các thiết bị không phải sản phẩm thương mại.
Apple cũng lưu ý trong thông tin hỗ trợ pin của mình rằng thông tin về tình trạng pin có thể không chính xác khi không thể xác minh pin. Do đó, kết quả kiểm tra màn hình chỉ là một chỉ số phản ánh kinh nghiệm sửa chữa, chứ không phải là bằng chứng về dung lượng pin thực tế, tuổi thọ còn lại hoặc độ an toàn.
Kiểm tra trạng thái sạc, dung lượng, thời gian hoạt động và nhiệt độ.
Kiểm tra chức năng cần bao gồm khởi động, hoạt động ổn định, sạc có dây, sạc không dây (nếu có), xả pin có kiểm soát, khởi động lại đột ngột và tắt máy. Ghi lại thông tin về bộ sạc, cáp, nhiệt độ môi trường, trạng thái sạc ban đầu, cài đặt thiết bị, điều kiện mạng và thời gian kiểm tra. Nếu không có điều kiện được kiểm soát, hai kết quả thời gian hoạt động sẽ không thể so sánh một cách có ý nghĩa.
Kiểm tra dung lượng bằng phương pháp sạc-xả đã được thống nhất và thiết bị hiệu chuẩn phù hợp. Lưu giữ các giá trị mẫu riêng lẻ và độ phân tán thay vì chỉ báo cáo giá trị trung bình. Nhiệt độ cần được đo tại các vị trí và khoảng thời gian xác định dưới cùng một tải trọng công việc. Sự khác biệt bất thường hoặc lặp lại so với giá trị tham chiếu đã được phê duyệt là lý do để dừng việc đưa sản phẩm ra thị trường và tiến hành điều tra; phép đo trên một bề mặt duy nhất không phải là đánh giá an toàn hoàn chỉnh.
Hãy sử dụng kế hoạch lấy mẫu pin điện thoại di động được ghi chép đầy đủ để phân tách các mẫu thử nghiệm kỹ thuật, các thiết bị thí điểm và các mẫu kiểm tra lô sản xuất. Không được trộn lẫn các kiểu máy hoặc phiên bản linh kiện khác nhau vào cùng một nhóm mẫu.
Kiểm soát người vận hành và sự thay đổi quy trình
Việc cấy ghép chuyển một phần quy trình kiểm soát chất lượng sản phẩm sang hoạt động sửa chữa. Kỹ năng của người vận hành, thiết lập đồ gá, chuẩn bị, căn chỉnh, vị trí cách điện và kiểm tra cuối cùng đều có thể ảnh hưởng đến kết quả. Tạo hướng dẫn công việc trực quan với các ví dụ được chấp nhận và không được chấp nhận. Đào tạo và chứng nhận người vận hành về vật liệu thử nghiệm trước khi họ xử lý các thiết bị được bán ra thị trường.
Ghi lại các bước kiểm tra quy trình quan trọng mà không công bố các thông số chung không được hỗ trợ. Sử dụng phương pháp phê duyệt sản phẩm đầu tiên khi bắt đầu ca làm việc hoặc sau khi thay đổi thiết lập. Theo dõi kết quả theo người vận hành, thiết bị, lô linh kiện và phiên bản hướng dẫn công việc. Nếu một người vận hành hoặc trạm làm việc tạo ra một kiểu lỗi khác, hãy điều tra quy trình trước khi đổ lỗi cho toàn bộ dây chuyền.
Đo lường năng suất và tỷ lệ làm lại trước khi mở rộng quy mô.
Một quy trình chỉ có giá trị thương mại khi kết quả đầu ra được chấp nhận có thể lặp lại. Trong giai đoạn thử nghiệm, hãy ghi lại tỷ lệ sản phẩm đạt chất lượng ngay lần đầu, thời gian làm lại, việc mở lại thiết bị, các linh kiện nguồn bị loại bỏ, các giao diện bị hư hỏng và các lỗi cuối cùng. Phân loại từng vấn đề là: tế bào, linh kiện giữ lại, giao diện, tay nghề, thiết bị, phần mềm hoặc không xác định.
Không nên che giấu các sản phẩm cần sửa chữa trong tổng số sản phẩm đạt yêu cầu. So sánh quy trình với phương pháp thay thế hiện tại sử dụng cùng loại thiết bị và kinh nghiệm của người vận hành. Phân tích tổng chi phí đi kèm sau đó có thể bao gồm vật liệu, nhân công, đồ gá, sản phẩm bị loại bỏ, sửa chữa, năng suất, tồn kho và rủi ro bảo hành thay vì chỉ dựa vào giá thấp hơn của một dây chuyền sản xuất đơn lẻ.
Chuyển từ giai đoạn phê duyệt mẫu sang giai đoạn phát hành sản phẩm chính thức.
Việc phê duyệt mẫu phải đảm bảo các thông số kỹ thuật của pin, tiêu chí linh kiện giữ lại, phiên bản giao diện, đầu nối, vật liệu cách điện, chất kết dính, nhãn, hướng dẫn công việc và phương pháp thử nghiệm. Lô sản xuất thử nghiệm phải chứng minh rằng quá trình sản xuất thông thường có thể tái tạo được kết quả đã được phê duyệt. Áp dụng khung kiểm tra đầu vào của nhà máy đối với các pin và các linh kiện bổ sung trước khi chúng đến trạm lắp ráp.
Phiếu xuất kho cần ghi rõ kiểu máy, phiên bản linh kiện, số lượng kiểm tra, lỗi, sai lệch và tình trạng xử lý. Xác định các điều kiện leo thang đối với các trường hợp như nhãn hỗn hợp, sai lệch kích thước, phân bố điện áp bất thường, nhiễu lắp đặt, nhiệt độ cao, lỗi sạc, kết quả kiểm tra không nhất quán hoặc yêu cầu làm lại cao. Phiếu xuất kho có điều kiện cần ghi rõ số lượng, thị trường, giới hạn và hành động khắc phục.
Yêu cầu thông báo thay đổi và xác nhận lại.
Những thay đổi đối với pin, các tab, mạch điện tử bảo vệ, dây dẫn bổ sung, đầu nối, lớp cách điện, chất kết dính, phần mềm nhúng, thiết bị, địa điểm sản xuất hoặc phương pháp làm việc có thể ảnh hưởng đến bằng chứng trước đó. Yêu cầu nhà cung cấp hoặc nhóm sản xuất xác định sự thay đổi trước khi giao hàng hoặc sử dụng. Xem xét rủi ro và lặp lại các thử nghiệm tài liệu, thiết bị hoặc phần mềm bị ảnh hưởng.
Duy trì ma trận tương thích được kiểm soát theo phiên bản. Không ghi đè lên phê duyệt cũ hơn, vì các sản phẩm trả lại từ hiện trường có thể cần được truy vết đến cấu hình đã thực sự được cài đặt. Liên kết các yêu cầu bảo hành với thiết bị, hồ sơ pin, người vận hành và lô hàng bằng cách sử dụng quy trình chứng cứ bảo hành pin .
Xác định rõ ràng yêu cầu thương mại.
Mô tả sản phẩm cần nêu rõ kiểu máy mục tiêu và các điều kiện đã được kiểm chứng. Tránh sử dụng các cụm từ tuyệt đối như “tương thích 100%”, “luôn hiển thị trạng thái hoạt động”, “không hiển thị cửa sổ bật lên vĩnh viễn” và những ngôn từ tương tự. Cách diễn đạt an toàn hơn là giải thích rằng hành vi hiển thị phụ thuộc vào kiểu máy, phần mềm, các thành phần đã cài đặt và kết quả kiểm chứng.
Đội ngũ bán hàng cần phân biệt giữa pin thay thế, bộ pin hoàn chỉnh và dịch vụ thay thế linh kiện. Bao bì cần ghi rõ nội dung cung cấp, quy trình yêu cầu và mã truy xuất nguồn gốc. Trách nhiệm bảo hành cần xác định rõ liệu bảo hành bao gồm linh kiện được cung cấp, cụm linh kiện hoàn chỉnh, dịch vụ lắp đặt hay sự kết hợp của các yếu tố trên theo thỏa thuận.
Chuẩn bị hồ sơ yêu cầu báo giá (RFQ) sẵn sàng cho việc ra quyết định.
Cung cấp các mẫu iPhone mục tiêu và khu vực, các phiên bản iOS hiện tại và dự kiến, số lượng thiết bị sử dụng hàng tháng, quy trình cấy ghép dự kiến, nguồn cung cấp linh kiện dự trữ, các công cụ có sẵn, trình độ kỹ năng của người vận hành và phương thức giao diện mong muốn. Nêu rõ các thông tin cần quan sát riêng biệt đối với thông tin về tình trạng hoạt động, thông báo và lịch sử linh kiện/dịch vụ.
Cung cấp thêm phương pháp xác định công suất, kiểm tra sạc và nhiệt độ, kế hoạch lấy mẫu, khả năng truy xuất nguồn gốc, đóng gói và các yêu cầu thông báo thay đổi. ESCCharge có thể xem xét cấu trúc mẫu và thí điểm được đề xuất sau khi nhận được các thông tin đầu vào này. Khả năng tương thích, hành vi màn hình, công suất, số lượng đặt hàng tối thiểu (MOQ), thời gian giao hàng, tính khả dụng của chứng nhận, bảo hành và giới hạn hiệu suất phải được xác nhận cho sản phẩm cụ thể, thị trường mục tiêu và thỏa thuận.
Câu hỏi thường gặp
Việc thêm flex có đảm bảo rằng sẽ không xuất hiện thông báo "Unknown Part" (Phần không xác định) không?
Không. Kết quả đó phụ thuộc vào cấu hình tổng thể, thiết bị, phần mềm và tình trạng sửa chữa. Nó đòi hỏi bằng chứng ở cấp độ kiểu máy và cấp độ phiên bản.
Liệu tỷ lệ phần trăm sức khỏe hiển thị có chứng minh được rằng tế bào mới đáp ứng đủ công suất?
Không. Thông tin hiển thị và hiệu suất điện hóa đo được thuộc hai loại chấp nhận khác nhau.
Liệu một cụm linh kiện được cấy ghép có thể được bán ra thị trường như là sản phẩm chính hãng của Apple không?
Không. Kết quả hiển thị tốt không chứng minh được nguồn gốc linh kiện, sự ủy quyền của Apple hay hiệu chuẩn của Apple.
Người mua nên thử bao nhiêu mẫu?
Hãy sử dụng kế hoạch dựa trên rủi ro, phản ánh số lượng mẫu, phiên bản linh kiện, quy mô đơn đặt hàng và hậu quả của việc xảy ra lỗi. Chỉ riêng các mẫu thử nghiệm để phát triển không đủ để đưa vào sản xuất hàng loạt.
Việc thẩm định lại là cần thiết khi nào?
Cần kiểm tra lại khi có sự thay đổi ảnh hưởng đến độ khớp cơ học, đặc tính điện, cách điện, giao diện phần mềm, dung lượng, nhiệt độ, chất lượng gia công hoặc khả năng truy xuất nguồn gốc.
