バッテリータブとは、被覆電極と集電体からセル端子または完成したバッテリーアセンブリまで電流を流す導電経路のことです。携帯電話の交換用バッテリーでは、この経路は溶接部、保護回路、フレキシブルアセンブリ、およびデバイスコネクタを通って続きます。そのため、一見小さなタブでも、抵抗、局所的な発熱、断続的な電力供給、または製造上のばらつきの原因となる可能性があります。
「タブバッテリー」という検索語句は、金属タブ付きの裸電池、はんだ付けまたは溶接されたタブが付いた完成品電池、またはパウチ型電池の内部電極タブなど、複数の異なるものを指す場合によく使われます。B2Bの購買担当者は、見積もりを比較したりサンプルを承認したりする前に、どの意味が当てはまるかを明確にする必要があります。
リチウム電池のタブとは何ですか？
リチウム電池のタブは、正極と負極の集電体に接続された金属導体です。これらは、電極スタックまたは巻線素子からセルの外部への電気的な経路を提供します。完成した携帯電話用バッテリーでは、セルタブは通常、ジョイント、保護部品、導体、フレキシブル構造、最終コネクタを含む、より長い経路の一部にすぎません。
タブは、完全な端子アセンブリ、保護基板、またはコネクタとは異なります。また、タブ単独では内部短絡を防止するものではありません。安全性は、セル全体の設計、セパレータの完全性、絶縁性、シーリング、保護構造、製造管理、および動作条件に依存します。タブを単独の安全装置として扱うと、より重要な故障経路が見落とされる可能性があります。
バッテリーの研究は、電気接続部の形状の重要性を裏付けています。2023年の充電不均一性とタブ設計に関する研究では、タブの数と位置が内部抵抗と電流分布に影響を与えることが分かりました。また、電気熱特性を持つパウチ型セルに関する研究では、タブの配置が発熱と温度均一性に影響を与えることが分かりました。これらの知見は、普遍的な携帯電話用バッテリーの仕様を示すものではありませんが、タブ設計を外見だけで判断してはならない理由を示しています。
交換用バッテリー購入者にとってタブが重要な理由
修理チェーンやプライベートブランドの購入者にとって、この費用は5つの実質的な結果に影響を与える。
- 電気損失：材質、断面積、接合面積、接続品質などが電流経路に沿った抵抗に影響を与える。
- 熱挙動：抵抗損失と不均一な電流経路は、特に負荷が高い場合に局所的な発熱を引き起こす可能性があります。
- 機械的信頼性：タブの位置合わせ、支持されていない長さ、折り目、および接合部の状態は、アセンブリの取り扱いと設置に対する耐性に影響します。
- 寸法適合性：タブとフレキシブルケーブルの位置は、バッテリーの筐体、保護基板の位置、折り曲げ経路、コネクタの向きなど、正確なデバイスモデルに合わせて一致する必要があります。
- 生産の一貫性：溶接設定、材料ロット、または生産中のアライメントのずれがあると、優れたエンジニアリングサンプルだけでは不十分です。
これらの結果は、タブレビューをESCChargeの携帯電話バッテリー受入検査ガイドに記載されているより広範な管理項目と関連付けるものです。受入検査では、識別情報、寸法、外観、および選択された電気的動作を確認できますが、他のバッテリーからコピーした一般的な合格値ではなく、特定のSKUに対して承認された制限値を使用する必要があります。
材料は機能とインターフェースによって定義されなければならない
正極と負極の集電体は異なる基材を使用しており、外部タブまたは遷移部には、次の製造工程をサポートするために追加のメッキや接合材料が含まれる場合があります。購入者は、どの層、極性、および界面を指しているのかを明確にせずに、「ニッケルタブ」または「銅タブ」といった表現に仕様を限定すべきではありません。
| 仕様フィールド | なぜそれが重要なのか | 証拠を要求する |
|---|---|---|
| 極性および基材 | 意図した電流コレクタと外部接続経路を確認します | 特定のセルに関連付けられた管理図面または材料宣言 |
| めっきまたはトランジション構造 | 接合適合性および界面における腐食挙動に影響を与える | レイヤーの説明、サプライヤーの仕様、および変更管理ステータス |
| 幅と厚さ | 抵抗、熱、機械的取り扱いに影響を与える | 公称寸法、公差および測定方法 |
| 露出した長さと折り畳みルート | フィット感、張力、絶縁クリアランスに影響します | 組立図および承認済みの実物サンプル |
| シールエリアの適合性 | パウチシール付近の制御不良は、機械的またはシール上のリスクを引き起こす可能性があります。 | 該当する場合は、断面図またはプロセス証拠 |
目的は、すべての製品に特定の金属を要求することではありません。目的は、申告された構造がセル設計、接合プロセス、および完成した交換用バッテリーアセンブリと一致していることを確認することです。材料や形状の変更は、無害な代替品の購入として扱われるのではなく、文書によるレビューの対象となるべきです。
バッテリー端子の溶接は、見た目だけの問題ではなく、管理された工程です。
バッテリータブの溶接には、材料や構造に応じて、超音波溶接、レーザー溶接、抵抗溶接、またはその他の適切な接合プロセスが用いられる場合があります。購入の際の重要な判断基準は、どのプロセス名がより高度に聞こえるかではなく、サプライヤーがプロセスウィンドウを管理し、選択された材料、積層構成、形状によって再現性のある接合部が得られることを証明できるかどうかです。
溶接部は見た目には問題ないように見えても、電流経路が不適切であったり、機械的マージンが弱かったりする場合があります。逆に、目に見える傷があるからといって、性能が悪いとは限りません。レーザー溶接されたアルミニウムタブに関する最近の実験では、非常に低い抵抗値がさまざまな溶接状態においてほぼ同じままであることが判明しており、電気抵抗値だけでは溶接状態を正確に判断できないことが分かりました。したがって、購入者は単一の抵抗値ではなく、複数の証拠層を必要とします。
供給業者がエネルギー入力、圧力またはクランプ、工具の状態、表面処理、電極またはホーンのメンテナンス、アライメント、材料ロットの変更、検査頻度をどのように管理しているかを確認してください。溶接工程記録から正確なサンプルまたは生産ロットへのトレーサビリティを要求してください。資格のない修理作業員に、稼働中のセルを破壊試験するよう依頼しないでください。破壊的な接合部検証は、適切に管理された製造工程または実験室工程で行うべきです。

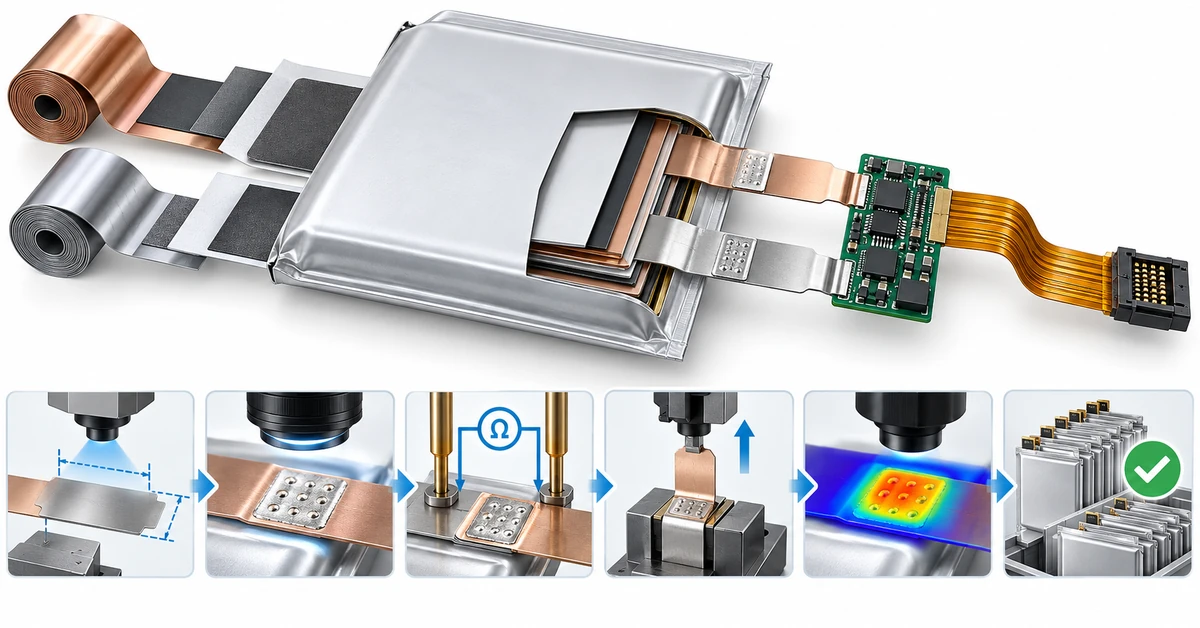

5層構造のバッテリータブ検査計画を作成する
バッテリータブの検査は、非破壊的な製造検査と、適格なサンプルレベルの検証を組み合わせる必要があります。以下の5つの段階を踏むことで、一つの簡便な測定結果を完全な証明と誤解することを防ぎます。
- 識別情報および図面レビュー。セルモデル、極性、材料宣言、改訂版、寸法、タブ位置、保護基板インターフェース、および承認済みのゴールデンサンプルを確認します。
- 目視検査および寸法検査を実施します。完成品の組み立てにおいて、位置合わせ、折り目、バリ、破れ、汚染、絶縁材の配置、シール部の状態、および適合性を確認します。規定された基準と適切な倍率を使用してください。
- 電気経路の検証。極性と導通を確認した後、制御された方法で抵抗関連の測定値を比較します。結果を比較できるように、治具の接触状態、機器の分解能、静止状態、温度を記録します。
- 適格な共同検証を実施する。必要に応じて、承認済みのサンプリング計画に基づき、機械的検査または破壊検査を実施する。誰が検査を実施するか、サンプルをどのように安全に処理するか、そして検査結果が生産ロットとどのように関連付けられるかを明確に定義する。
- 機能面および熱特性の比較。候補製品と承認済みリファレンスユニットに同じ設定を使用し、代表的なデバイス負荷および充電条件下で完成したバッテリーを評価する。無条件の普遍的な温度制限を適用するのではなく、局所的または一貫性のない動作を調査する。
サンプリング頻度は、プロセスリスク、ロットサイズ、履歴、および変更状況を反映したものでなければなりません。ESCChargeの携帯電話バッテリーサンプリング計画ガイドでは、購入者が定期的なロットチェックと、変更発生時または故障発生時に行う検証を区別する方法について説明しています。
完成したバッテリーアセンブリにタブ承認を接続する
購入した商品が完成品の交換用バッテリーである場合、パウチセルのタブのみを単独で承認すべきではありません。保護基板のレイアウト、導体の長さ、フレキシブルケーブルの配線、コネクタ、絶縁体、または組み立て時の圧力が変わると、同じセルでも動作が異なる場合があります。電流経路全体と機械的な構造を確認してください。
実用的なサンプル作成手順は、文書レビューから始まり、エンジニアリングサンプル、管理されたパイロットロット、そして量産ロットの検証へと進みます。各段階で、セル識別情報、タブの材質と形状、溶接工程の改訂、保護基板の改訂、そして完成したSKUを保持します。サプライヤーがこれらの要素のいずれかを変更した場合、購入者は、重点的な再検証が必要か、それともサンプル全体の承認が必要かを判断できます。
このアプローチは、サプライヤーの資格認定を補完するものであり、代替するものではありません。工場を比較検討するバイヤーは、携帯電話バッテリーメーカーガイドに記載されているより広範な質問を活用し、その後、機種固有のタブと共同証拠をRFQおよび承認記録に追加することができます。
タブ関連の一般的な障害シグナルと次の対処法
| 信号 | タブパスの貢献の可能性 | 必要な次のアクション |
|---|---|---|
| 動作中の断続的な電力 | 接合部、折り目、導体またはコネクタの不連続 | 影響を受けたユニットを隔離し、接続経路全体を比較する |
| 負荷時の予期せぬ電圧降下 | セルからコネクタまでのどこかで過剰な抵抗が発生している。 | 制御された比較を使用してください。他のコンポーネントを分離せずにタブを割り当てないでください。 |
| 関節付近の局所的な加熱 | 現在の狭窄、関節の変形、または近傍の部品の損失 | 危険な状態であれば作業を中止し、資格のある専門家による熱分析および電気分析の手法を用いて調査を行う。 |
| 目に見える裂け目、バリ、またはずれ | 材料の取り扱い、切断、または組み立てのバリエーション | ロットを保持し、範囲、プロセス記録、および封じ込め状況を確認する。 |
| サンプルは合格だが、生産はばらつきがある | プロセスウィンドウ、工具、材料ロット、またはアライメントのずれ | 変更管理を監査し、追跡可能なパイロット版と本番版の証拠を比較する。 |
単一の症状だけでは、タブの欠陥を証明することはできません。同様の動作は、セル、保護回路、コネクタ、設置、充電器、またはデバイス自体に起因する可能性があります。サプライヤーが根本原因分析を実施できるよう、故障したユニットと製造証拠を保存してください。バッテリー保証請求ガイドは、個々の苦情からロットレベルの調査へと進むための手順を示しています。
RFQとサンプル承認記録に記載すべき内容
- 正確なデバイスモデル、該当する場合は地域別バリエーション、および完成したバッテリーのSKU。
- セル製造元コード、または管理された内部識別番号および改訂版。
- 正負タブの構造、寸法、公差、および図面の修正。
- 共同手法、管理されたプロセス改訂、およびロットトレーサビリティ。
- 保護基板、フレキシブル基板、コネクタ、絶縁体、および折り曲げ経路の改訂。
- 視覚的、寸法的、電気的、機械的、および機能的な受入方法。
- ゴールデンサンプル識別および生産比較計画。
- 材料、工具、現場、および工程の変更に関する通知要件。
- 隔離、根本原因、是正措置、および保証に関する証拠の要件。
仕様や試験方法が明確に定められていない「高導電性」や「強固な溶接」を謳う見積依頼書は受け入れないでください。該当モデルに関するどのような証拠が入手可能か、また製造工程でどのような検査が繰り返されるのかを尋ねてください。
よくある質問
バッテリータブとバッテリーターミナルは同じものですか？
必ずしもそうとは限りません。タブとは通常、集電体に接続されている、またはセルから出ている導体を指します。完成した交換用バッテリーは、デバイスの端子インターフェースに到達する前に、溶接された接続部、保護基板、フレキシブル導体、コネクタなどが追加されている場合があります。
購入者は抵抗値を測定するだけで溶接の承認を行うことができるのか？
いいえ。抵抗値は、溶接方法と接触経路が管理されている場合に有効ですが、すべての溶接状態を区別できるとは限りません。適切な場合には、形状、目視による確認、資格のある機械的または断面サンプリング、および完成バッテリーの機能比較と組み合わせて使用してください。
タブが広いほど、スマートフォンのバッテリー持ちは良くなるのでしょうか？
いいえ。形状は、現在の需要、セル構造、密閉性、スペース、質量、接合および組み立ての制約に適合する必要があります。大型セルの研究はメカニズムを解明できますが、携帯電話用バッテリーの普遍的な寸法を確立するものではありません。
入荷ロットごとにタブをチェックすべきでしょうか？
同一性、目視可能な状態、および関連する寸法は、日常的な受入検査の一部となり得る。破壊検査または特殊な検証は、承認されたサンプリング計画に従って実施することができ、材料、工具、プロセス、または供給業者の変更後、および現場での異常な証拠が認められた後に実施頻度を増やすべきである。
どのような証拠があれば、ロットの隔離措置を開始すべきでしょうか？
例としては、規格外の形状、極性エラー、破れ、バリ、汚染、絶縁体の損傷、接合部の異常、電気的挙動の不整合、または追跡可能なロットに関連付けられた繰り返し発生する電界パターンなどが挙げられます。保留の決定は、承認された仕様および安全プロセスに従って行う必要があります。
小さな部品を、コントロールされた購買決定へと変える
バッテリータブは、一般的なセル仕様書に一行だけ記載するだけでは不十分です。材質と形状を明確に定義し、タブと接合工程、完成品との関連性を明示し、トレーサビリティのあるサンプルを承認し、生産工程で同じ管理された構造が使用されていることを検証する必要があります。これにより、サプライヤーの証拠からロットリリース、保証調査に至るまで、確実な手順を確立できます。
