نظام الحماية من الشحن الزائد لبطاريات الليثيوم أيون هو نظام للتحكم في المخاطر، وليس ترخيصًا للشحن خارج المواصفات المعتمدة. ينسق برنامج استبدال البطاريات الموثوق به حدود الخلية، ودائرة الحماية، والشاحن، والجهاز المضيف، واستشعار درجة الحرارة، والتصميم الميكانيكي، وضوابط الإنتاج. لا ينبغي استخدام أي طبقة منفردة لتبرير سوء الاستخدام المتعمد.
بالنسبة لمشتري B2B، فإن سؤال التحقق الصحيح ليس مجرد "هل تحتوي هذه البطارية على لوحة حماية؟" يجب على المشتري التأكد من الظروف التي تتم مراقبتها، والمكون الذي يعمل، وكيف تتطابق البطارية المعروضة مع الجهاز المستهدف، وما هي الأدلة التي تنطبق على المراجعة الدقيقة، وما إذا كانت دفعات الإنتاج لا تزال متسقة مع العينة المعتمدة.

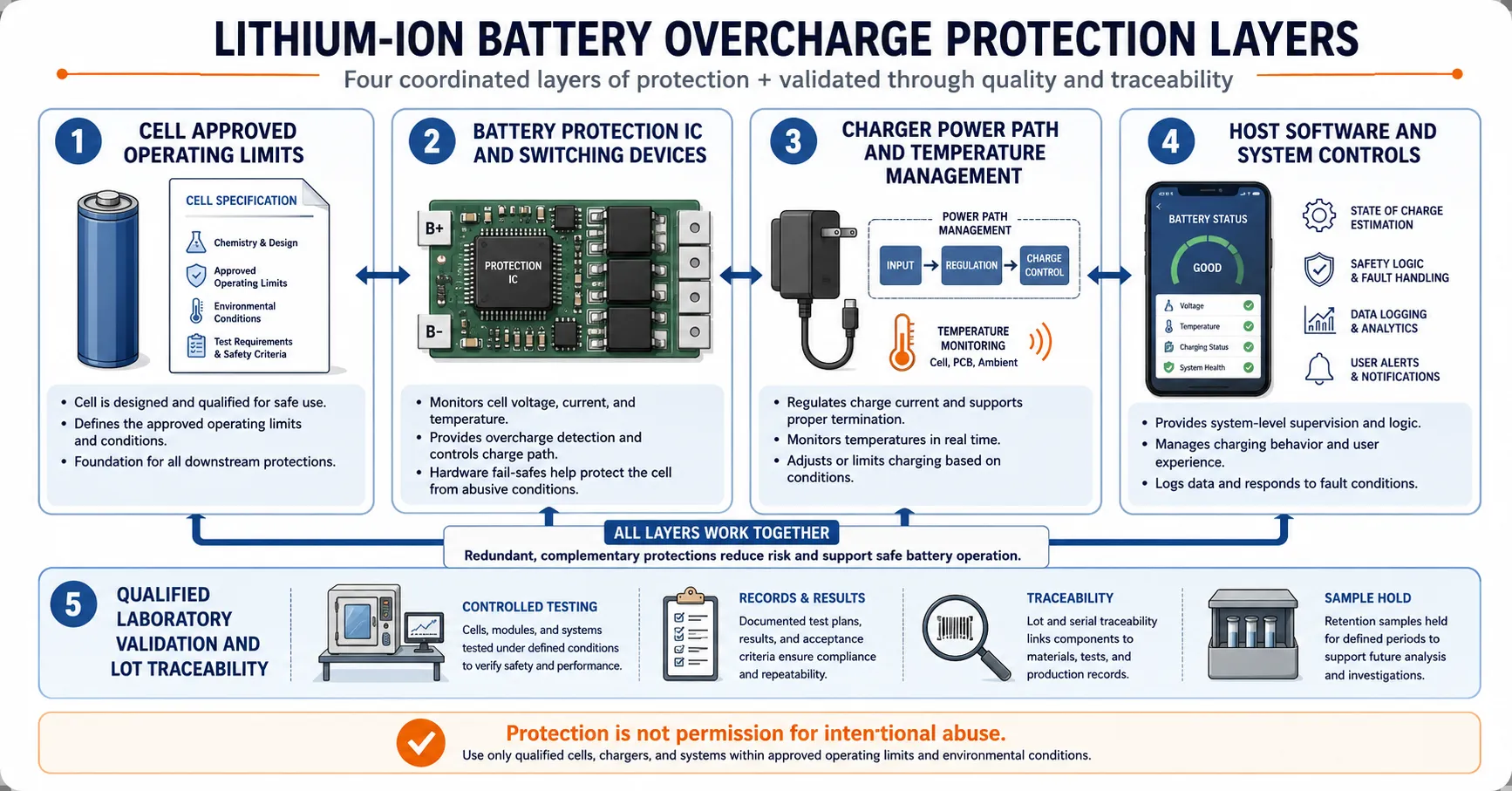

الحماية نظام متعدد الطبقات
| طبقة | المسؤولية الأساسية | دليل المشتري | افتراض خاطئ |
|---|---|---|---|
| خلية | العمل ضمن الشروط الكهربائية والحرارية والميكانيكية المعتمدة من قبل الشركة المصنعة للخلايا | تحديد الخلية، ومواصفاتها، ومراجعتها، وإمكانية تتبعها | تستخدم جميع خلايا الليثيوم أيون حدودًا متطابقة |
| دائرة حماية البطارية | مراقبة حالات الأعطال المحددة والتحكم في مسارات الشحن أو التفريغ | نطاق المخطط، دائرة الحماية المتكاملة، مكونات التبديل، الإعدادات وسجل الاختبار | يثبت وجود لوحة الدوائر المطبوعة الحماية الصحيحة |
| الشاحن ومسار الطاقة | قم بتطبيق ملف تعريف الشحن المعتمد وإدارة المدخلات والتيار والجهد ودرجة الحرارة | أدلة على الحالة الوظيفية وغير الطبيعية على مستوى الجهاز | ينبغي أن يقوم واقي البطارية بتنظيم الشحن العادي |
| الجهاز المضيف والبرمجيات | تنسيق حالات الشحن، والاستجابة الحرارية، وإدارة الأحمال، وتقارير المستخدم | التحقق من صحة النموذج والبرمجيات | تتحكم البطارية وحدها في سلوك كل جهاز |
| التصنيع ومراقبة الجودة | حافظ على اتساق المكونات والتجميع والإعدادات مع التصميم المعتمد | التحكم في المراجعات، والموافقة على العينات، وسجلات الدفعات، وإشعارات التغيير | نموذج أولي واحد ناجح يضمن الموافقة على الدفعات المستقبلية |
تصف شركة تكساس إنسترومنتس بنى الحماية التي تستخدم أجهزة مراقبة وعناصر تبديل لفصل مسارات الشحن أو التفريغ عند اكتشاف ظروف معاكسة محددة. ويوضح عرضها العام لترانزستورات MOSFET لحماية البطارية سبب ضرورة عمل الاستشعار ومسار قطع التيار معًا. وتبقى الدائرة والإعدادات الدقيقة خاصة بكل تطبيق.
حماية الشحن الزائد ليست وحدة تحكم شحن عادية
يجب أن يحافظ الشاحن العادي على البطارية ضمن نطاق الشحن المعتمد. أما حماية البطارية فهي طبقة أمان منفصلة مصممة للاستجابة عند تجاوز الظروف لمعايير الأعطال المحددة لها. إن تصميم التشغيل الروتيني بحيث يعتمد على قيام الحماية بفصل الشحن بشكل متكرر لا يُعدّ تحكمًا سليمًا في عملية الشحن.
ينبغي على المشتري الذي يُقيّم مخاطر الشحن الزائد لبطاريات الليثيوم أيون أن يطلب كلا النوعين من الأدلة: مواصفات الشحن العادية وسلوك الحماية المستقل. يجب أن يكون كل من وحدة التحكم بالشحن، ودائرة الحماية المتكاملة، وترانزستورات تأثير المجال، ومدخلات درجة الحرارة، ومواصفات الخلية متوافقة كنظام واحد.
تؤكد مراجعة لجنة سلامة المنتجات الاستهلاكية الأمريكية لمتطلبات سلامة بطاريات الليثيوم أيون على ضرورة الحفاظ على الخلايا ضمن مواصفات الشركة المصنعة واستخدام وسائل الحماية المناسبة من الشحن الزائد والتفريغ الزائد وقصر الدائرة. وتدعم هذه الوثيقة تطبيق إجراءات السلامة المتعددة، ولا تشجع على تعطيل أي ميزة من ميزات الحماية عمدًا.
ماذا يعني التفريغ الزائد للمشتري؟
يحدث التفريغ الزائد عندما يتم تشغيل البطارية بما يتجاوز الحد الأدنى المسموح به للتشغيل. قد يكون العرض المباشر هو إيقاف تشغيل الجهاز أو دخوله في حالة حماية البطارية، ولكن المخاوف عند الشراء أوسع من ذلك: فالتعرض المطول لجهد منخفض يمكن أن يؤثر على إمكانية استعادة البطارية، وأدائها، والثقة في الوحدة المُعادة.
لا ينبغي أبدًا أن يصبح تفريغ عينات البطارية بشكل مفرط طريقة روتينية لإثبات مدة التشغيل. ينتهي اختبار السعة المُتحكم به عند حد التفريغ المحدد لكل طراز وفقًا للطريقة المعتمدة. إن تجاوز هذا الحد لا يُنشئ اختبار سعة أكثر صرامة، بل يُنشئ حالة غير طبيعية تتطلب تقييمًا منفصلاً للسلامة.
لا تُعِد بطاريةً مُستنفدة بشكلٍ غير طبيعي إلى الخدمة تلقائيًا لمجرد ارتفاع جهدها الطرفي لاحقًا أو ظهور الشاحن وكأنه يتعرف عليها. يجب أن يُراعي قرار إعادة البطاريات مواصفات الخلية، ومدة بقائها في حالة الاستنزاف غير الطبيعية، وحالتها الفيزيائية، وسجل درجات الحرارة، واستجابة نظام الحماية، وإجراءات التخلص المعتمدة من قِبل المورّد.
اسأل عن الأعطال التي تغطيها دائرة الحماية فعلياً
عبارة "لوحة الحماية مُضمنة" غير كافية لطلب عرض أسعار. اطلب من المورّد تحديد الوظائف المُطبقة في المنتج المُقدّم، والتي قد تشمل الحماية من زيادة الجهد، وانخفاض الجهد، وزيادة تيار الشحن، وزيادة تيار التفريغ، وقصر الدائرة، ومراقبة درجة الحرارة. لا تفترض أن كل تصميم يشمل جميع الوظائف.
تُقدّم ورقة بيانات نظام إدارة البطارية ADP5360 من شركة Analog Devices مثالاً على جهاز يجمع بين الشحن، وقياس مستوى الشحن، والحماية المستقلة من الشحن الزائد والتفريغ الزائد. ويُبيّن هذا المثال إمكانية دمج هذه الوظائف، ولكن يجب عدم نسخ حدودها المحددة إلى تصميم بطارية هاتف آخر.
بالنسبة للبطارية المقترحة، يُرجى طلب تحديد مكونات دائرة الحماية المتكاملة، ومراجعة الدائرة، والإعدادات المعتمدة، ومواصفات جهاز التبديل، ونطاق استشعار درجة الحرارة، ورسم الموصل والكابل المرن، وتقرير الاختبار الذي يربط هذه العناصر بالعينة. قد يكون حجب بعض المعلومات ضروريًا للحفاظ على السرية، ولكن لا يزال يتعين على المشتري التحكم الكافي في المراجعة لمعرفة ما تمت الموافقة عليه.
لا تنشر عتبات الحماية العالمية
تعتمد عتبات الحماية على التركيب الكيميائي للخلية، ومواصفاتها، وبنية الشاحن، ودقة الكشف، ووقت التأخير، ومنطق الاستعادة، ودرجة الحرارة، وتفاوت المكونات، ومتطلبات النظام. إن العتبة المذكورة في ورقة بيانات دائرة متكاملة نموذجية تُعد دليلاً خاصاً بتكوين ذلك الجهاز فقط.
ينطبق هذا المبدأ على نقاط الفصل، ونقاط التحرير، وأوقات التأخير، وتيارات الاختبار، ومعايير درجة الحرارة. كما ينطبق على مسألة إمكانية شحن بطارية الليثيوم أيون بشكل زائد : إذ يمكن أن يؤدي إدخال غير طبيعي أو عطل في طبقة التحكم إلى حالة شحن زائد، لذا يعتمد التصميم المتوافق على استخدام عناصر تحكم منسقة بدلاً من افتراض استحالة شحن البطارية بشكل زائد.
لذا، ينبغي أن توضح المدونة إطار اتخاذ القرار، بينما تحتفظ المواصفات المعتمدة بالأرقام. قبل النشر أو الموافقة على المنتج، يجب على المسؤول التقني تأكيد القيم الخاصة بوحدة التخزين المحددة والجهاز المستهدف.
استخدم مختبرات مؤهلة لإجراء اختبارات الحالات غير الطبيعية
قد تؤدي اختبارات الشحن الزائد والتفريغ القسري والدارة القصيرة وأعطال الحماية إلى توليد حرارة وتسربات وحرائق وانبعاثات سامة وتلف معدات الاختبار. لذا، يجب عدم إجرائها كعروض توضيحية مرتجلة على طاولة العمل، أو تجارب في ورش الإصلاح، أو كفحوصات منزلية أمام العملاء.
ينبغي إجراء الاختبارات بواسطة أفراد مؤهلين وفقًا لمعيار أو بروتوكول هندسي معتمد، مع توثيق تقييم المخاطر، وتوفير وسائل احتواء مناسبة، ومراقبة عن بُعد، ومعدات معايرة، وترتيبات استجابة للطوارئ، والتخلص من العينات الخطرة. يجب أن يحدد الإجراء شروط التوقف دون نشر تعليمات إساءة الاستخدام التشغيلية في المحتوى التسويقي.
يؤكد الفنيون في لجنة سلامة المنتجات الاستهلاكية أن سلامة بطاريات الليثيوم أيون تتطلب عناية فائقة من المُصنِّع إلى المستخدم، ويشددون على أهمية توفير الحماية المتكاملة المناسبة لتطبيقات الخلايا القابلة للاستبدال. وهذا يدعم اتباع نهج هندسي مُحكم بدلاً من ثقافة الاختبار العشوائي القائم على التجربة حتى حدوث العطل.
وضع خطة آمنة للأدلة
| مرحلة الأدلة | ما الذي يجب تأكيده؟ | تداعيات الإفراج |
|---|---|---|
| مراجعة الوثائق | تتوافق متطلبات الخلية والحماية والشاحن والموصل ودرجة الحرارة والجهاز | يمنع اختبار العينات في حالة تعارض الهويات أو الحدود |
| اختبار وظيفي طبيعي | سلوك الشحن والتفريغ ودرجة الحرارة والإيقاف المعتمد | يُشترط ذلك قبل النظر في أدلة الحالة غير الطبيعية |
| اختبار الحماية المؤهلة | الكشف عن الأعطال المحددة، والتشغيل، والاستعادة، والتصرف بعد الاختبار | يتم تنفيذه فقط وفقًا لبروتوكول آمن معتمد |
| التحقق من صحة التثبيت | الملاءمة، والعزل، وتوجيه المسار المرن، وسلوك الموصل والجهاز | يؤكد رمز المنتج النهائي بدلاً من الخلية وحدها |
| مقارنة الدفعة التجريبية | تتطابق المكونات والنتائج التمثيلية للإنتاج مع التصميم المعتمد | يدعم إصدار الإنتاج الخاضع للرقابة |
| مراقبة مستمرة للكميات | تظل الهوية، وجودة الصنع، وإمكانية التتبع، والأدلة الوظيفية المختارة مستقرة | يكشف عن الانحراف دون الحاجة إلى تكرار اختبارات سوء الاستخدام الخطرة على كل دفعة |
ينبغي أن تركز خطة الفحص الاستلامي الروتينية على الأدلة الآمنة وغير المدمرة المناسبة للدفعة. استخدم دليل فحص بطاريات الهواتف المحمولة المنشور للتحقق من الهوية، والحافظة، والأبعاد، والموصل، والفحص الكهربائي. أما اختبار الحالات غير الطبيعية فيندرج ضمن برنامج تأهيل منفصل وخاضع للرقابة.
الموافقة على العينات، والكميات التجريبية، وكميات الإنتاج بشكل منفصل
قد تُظهر عينة هندسية إمكانية نجاح تصميم معين، لكنها لا تضمن اتساق الإنتاج. ينبغي على المشتري تثبيت مكونات الخلية، ودائرة الحماية المتكاملة، وأجهزة التبديل، والمكونات السلبية، والكابل المرن، والموصل، والعزل، ومراجعة البرامج أو المعلمات، وضوابط العملية ذات الصلة.
بعد ذلك، قارن دفعة تجريبية تمثل الإنتاج الفعلي مع المرجع المعتمد. تأكد من أن تقارير الاختبار تُحدد نفس قائمة المواد والتكوين. وأخيرًا، حدد عمليات الفحص الروتينية الواردة، والتحقق الدوري، وإخطار تغيير المورد.
يساعد دليل خطة أخذ عينات بطاريات الهواتف المحمولة على فصل الموافقة الهندسية، والتأكيد التجريبي، وقبول دفعة الإنتاج. وينبغي أن تتبع أدلة الحماية دورة الحياة هذه بدلاً من الاعتماد على عرض تقديمي واحد من المورد.
التحكم في التغييرات التي يمكن أن تؤثر على الحماية
قد تؤدي التغييرات في الخلية، أو دائرة الحماية المتكاملة، أو الترانزستورات ذات التأثير الحقلي، أو المقاومات، أو مستشعر درجة الحرارة، أو تصميم الكابل المرن، أو العزل، أو الموصل، أو افتراضات الشاحن، أو البرامج الثابتة، إلى تغيير سلوك الحماية. حتى البديل الذي يُوصف بأنه "مكافئ" يتطلب مراجعة موثقة عندما يؤثر على دقة الكشف، أو التأخير، أو الحرارة، أو قدرة التيار، أو منطق الاستعادة.
يُشترط إخطار المستخدم قبل التنفيذ، وتحديث الرسومات وسجلات المكونات، ومراجعة المخاطر، وتحديد إجراءات إعادة التحقق، وتوفير عينة مرجعية جديدة عند الحاجة. يجب الحفاظ على إمكانية تتبع الدفعات لضمان ربط الشكاوى بالبناء المحدد.
استخدام بيانات المرتجعات والضمان دون نسخ غير آمن
قد تكون البطاريات المُعادة منتفخة، ساخنة، متضررة ميكانيكيًا، فارغة الشحن تمامًا، أو غير مستقرة كهربائيًا. اعزلها حسب حالتها، ولا تقم بشحن وحدة غير آمنة لمجرد إعادة إنتاج شكوى. ابدأ بالأدلة غير المُتلفة: هوية الجهاز، البطارية ورقم الدفعة، تاريخ الشراء، الشاحن والكابل، حالة البرنامج، تاريخ التركيب، الحالة الخارجية، وسجلات التشخيص المتاحة.
يُقدّم دليل التحقيق المنشور حول انتفاخ البطارية إطار عمل احتواء مُرتبطًا. وتركز صفحة الحماية هذه على مسؤولية التصميم وأدلة التحقق بدلاً من تكرار سير العمل الكامل للحادث.
إنشاء قائمة تدقيق للتحقق من الموردين
- تم توثيق المعرفات الدقيقة للخلايا والبطاريات المنتهية.
- تتوافق حدود تشغيل الخلية مع منحنى الشحن الطبيعي.
- تم تحديد وظائف الحماية ومراجعات المكونات.
- يتم التحكم في معايير الكشف والتفعيل والتأخير والاسترداد في الوثائق الفنية.
- تم تحديد مراقبة درجة الحرارة والتكامل الميكانيكي.
- تنطبق تقارير الاختبار على المراجعة المقترحة والتكوين المستهدف.
- تم إجراء اختبارات الحالات غير الطبيعية بواسطة موظفين مؤهلين وفقًا لبروتوكول معتمد.
- يتم تسجيل عملية الفحص بعد الاختبار والتصرف في العينة.
- تتم الموافقة على العينات الهندسية والكميات التجريبية وكميات الإنتاج بشكل منفصل.
- تتطلب تغييرات الموردين إخطارًا وإعادة تقييم قائمة على المخاطر.
- يساهم الفحص الروتيني الوارد في تجنب الارتجال المدمر أو الخطير.
- يربط نظام تصعيد الضمان الأدلة الميدانية بسجلات الدفعات والمراجعات.
الأسئلة الشائعة
هل يمكن شحن بطارية الليثيوم أيون بشكل زائد؟
نعم، قد يؤدي وجود شاحن غير طبيعي، أو عطل في نظام التحكم، أو تصميم غير متوافق، أو تعطيل الحماية، إلى حدوث شحن زائد. يستخدم النظام المصمم بشكل صحيح مواصفات خلايا متناسقة، وإدارة شحن فعّالة، وحماية مستقلة للحد من هذا الخطر.
هل يجعل مجلس الحماية المغالاة المتعمدة في الأسعار أمراً آمناً؟
لا. الحماية هي طبقة استجابة للأعطال، وليست ترخيصًا للعمل خارج مواصفات الشحن المعتمدة أو إجبار الدائرة على التعطل بشكل متكرر.
هل يمكن استعادة بطارية الهاتف التي نفدت بطاريتها بشكل مفرط؟
يعتمد التعافي على نوع الخلية، وعمق ومدة الحالة، وتاريخ درجة الحرارة، والحالة الفيزيائية، وإجراءات الشركة المصنعة المعتمدة. لا تفترض أن استعادة الجهد دليل على الأداء الآمن أو المقبول.
هل ينبغي إخضاع كل شحنة واردة لاختبارات الشحن الزائد؟
لا يُجرى هذا الاختبار بشكل روتيني مرتجل. يجب أن تخضع عملية التأهيل والتحقق الدوري لخطة معتمدة قائمة على تقييم المخاطر في مختبر مناسب. عادةً ما تستخدم عمليات فحص الدفعات الروتينية ضوابط السلامة المتعلقة بالهوية، وجودة التصنيع، وإمكانية التتبع، والوظائف.
ما هو الحد الأدنى للحماية الذي يجب أن يطلبه المشتري؟
يجب تحديد الحد الأدنى بناءً على متطلبات الخلية ومكونات الحماية والتفاوتات والشاحن والجهاز بدقة. لا تستخدم رقمًا عامًا من بطارية أخرى أو مثال لمكون.
ما هي الأدلة التي يجب تضمينها في طلب تقديم العروض؟
يرجى تقديم هوية الجهاز والبطارية، ومواصفات الخلية والشحن، ووظائف الحماية، ومتطلبات الموصل والكابل المرن، وظروف درجة الحرارة، والسوق المستهدف، وخطة العينات، واحتياجات التحكم في التغيير، ووثائق الاختبار المطلوبة.
تحقق من صحة النظام، وليس من صحة ادعاءات السلامة.
إنّ الاستجابة الصحيحة في قطاع الأعمال بين الشركات (B2B) لمخاطر الشحن الزائد والتفريغ الزائد لبطاريات الليثيوم أيون هي نظام تحقق قابل للتتبع. يجب على المشترين التحقق من كيفية عمل مواصفات الخلية، وحماية البطارية، والشاحن، والجهاز، وضوابط التصنيع معًا، ثم التأكد من مطابقة الإنتاج للتصميم المعتمد.
لا قيمة تُذكر لمزاعم مثل "الحماية المتعددة" دون تحديد الهويات والشروط والنتائج والتحكم في المراجعة. فالحماية لا تبرر إساءة الاستخدام، كما أن نجاح العينة لا يُغني عن ضرورة ضمان اتساق الدفعات وتصعيد الإجراءات الميدانية.
لمناقشة مصادر شحن ESCCharge، يرجى تقديم طرازات الأجهزة المستهدفة، ومعرفات البطاريات، ومواصفات الخلايا والشحن، ومتطلبات الحماية، وكمية العينة، والسوق المستهدف، ووثائق الاختبار المطلوبة. يجب التأكد من التوافق، والمواصفات، والسعة، ووثائق الاعتماد، والحد الأدنى لكمية الطلب، ومدة التسليم، والضمان لوحدة التخزين المختارة والاتفاقية.
